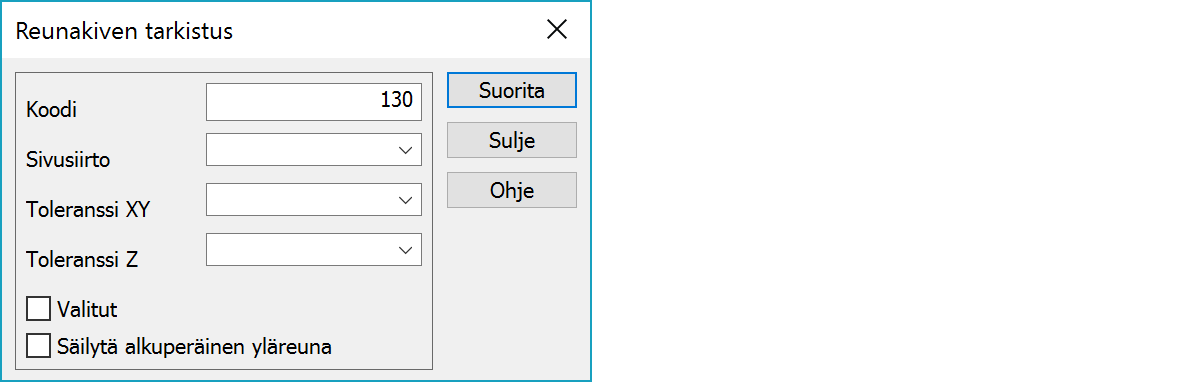

Reunakiven tarkistus

Laskee reunakiven yläreunan kopioimalla alareunan annetun sivusiirron verran. Toiminto käyttää kahta viivaa: Ykkösviiva on mitattu reunakiven alareunasta ja sen koodin pitää löytyä toiminnon Koodi-listalta. Kakkosviiva on mitattu reunakiven päältä ja sen on oltava koko matkalla alle 30 cm päässä ykkösviivasta sivusuunnassa. Kakkosviivalta haetaan korko kopioidulle yläreunan viivan pisteille. Kakkosviiva voi olla samalla reunakiven leveys ja tällöin se voidaan jättää aineistoon valitsemalla Säilytä alkuperäinen yläreuna. Kakkosviivan ensimmäinen piste määrää kummalle puolelle ykkösviivaa uusi yläreuna kopioidaan.

Koodi

Pilkulla erotettu lista reunakiven alareunan koodeista.

Sivusiirto

Yäreunan sivusiirto.

Toleranssi XY, Z

Yläreunan mitatut pisteet lisätään kopioidulle yläreunan viivalle. Jos kahden peräkkäisen pisteen välimatka on alle XY-toleranssin ja korkoero alle Z-toleranssin, pistettä ei lisätä.

Valitut

Käsittelee vain valitut taiteviivat.

Säilytä alkuperäinen yläreuna

Jättää alkuperäisen mitatun yläreunan viivan poistamatta.
