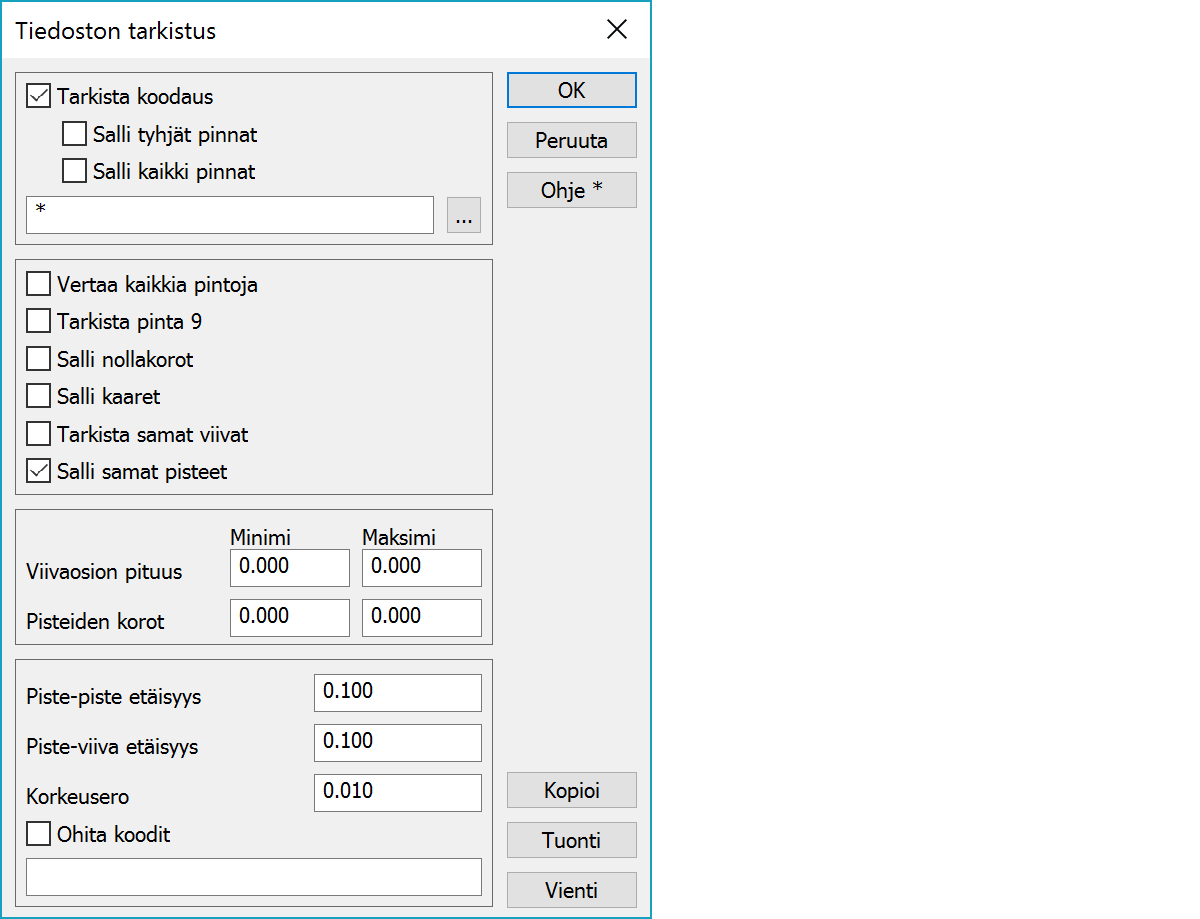

Tiedoston tarkistustoiminnon asetukset. Tarkistus tehdään joko erillisellä tarkistustoiminnolla tai automaattisesti aina ennen kolmiointia. Asetukset annetaan erikseen kumpaankin.
Ennen kolmiointia tehtävässä tarkistuksessa osa asetuksista on pakotettu vakioarvoihin. Kaaria ei kolmioitavassa aineistossa sallita ja tarkistukset tehdään aina kaikille pintatunnuksille ja koodeille. Samat pisteet sallitaan, koska ne eivät vaikuta maastomallin rakenteeseen.
Tarkistaa koodit ja pintatunnukset, joita ei löydy kooditiedostosta. Tyhjät pinnat tai kaikki pinnat voidaan erikseen sallia.
Jos erillinen ohjaintiedosto on annettu, tarkistetaan sen mukaan myös pisteiden ja viivojen oikea koodaus sekä koodien täsmäävyys pintatunnuksiin. Jos ohjaintiedostoa ei anneta tai se on tähti (*), vastaavat tiedot haetaan käytössä olevan kooditiedoston koodimäärittelyistä. Pintojen tarkistus ohittaa kuusinumeroiset infra-pinnat.
Ohjaintiedosto määrittelee yhden koodin kullakin rivillä ja käyttää seuraavaa formaattia: koodi tyyppi pinnat selitys. Koodi voi sisältää villejä merkkejä * ja ?. Tyyppi sisältää kirjaimen P pisteille ja/tai V viivoille. Pinnat sisältää sallitut pintatunnukset pilkulla erotettuna. Selitys on vapaaehtoinen.
Esimerkki:
10 P 1,2 Korkeuskiintopiste 11 P 1,2 Korkeustukipiste 12 P 1,2 Apupiste 20 V 1,2 Apuviiva 83 P 9 Kiskokosketin 88 P 9 Vaihteenkosketin 89 P 9 Varmistuslukko 120 V 1 Tien reuna 121 V 1 Tien keskilinja
Vertaa kaikkia pisteitä ja viivoja pintatunnuksesta riippumatta. Oletuksena verrataan vain saman pinnan pisteitä.
Tarkistetaan myös pinnan 9 pisteet.
Sallii määrittelemättömät tai nollakorkeudet.
Sallii kaaret tiedostossa. Ennen kolmiointia tehtävässä tarkastuksesssa kaaria ei sallita.
Etsii samat viivat sekä päällekkäiset viivaosiot. Jos viivat ovat täysin samat, ilmoitetaan siitä vain yksi virhe. Muussa tapauksessa jokaisesta päällekkäisestä viivaosiosta tulee erillinen virhe. Viivojen pisteiden vaakaetäisyys on oltava vähemmän kuin piste-piste etäisyys ja korkeusero vähemmän kuin korkeuseroasetus.
Sallii pisteet, joiden koordinaatit ovat täsmälleen samat. Tällaiset pisteet eivät haittaa maastomallin luontia.
Sallittu minimi- ja maksimipituus viivaosioille. Tarkistus tehdään vain jos maksimi on suurempi kuin minimi.
Sallittu minimi- ja maksimikorkeus pisteille. Tarkistus tehdään vain jos maksimi on suurempi kuin minimi.
Pisteiden välisen vertailun vaakaetäisyys.
Pisteen ja viivan välisen vertailun vaakaetäisyys.
Vertailussa hyväksyttävä korkeusero.
Pilkulla erotettu lista koodeista jotka ohitetaan etäisyyksien vertailussa. Vertailu ohitetaan vain jos molempien vertailtavien kohteiden koodi löytyy listasta. Käyttökelpoinen esimerkiksi reunakivien kanssa. Ennen kolmiointia tehtävässä tarkastuksessa koodeja ei voi ohittaa.
Kopioi asetukset tarkistustoiminnosta tai kolmioinnista riippuen siitä kummassa ollaan.
Lukee tai kirjoittaa asetukset tiedostoon.
Toimintoon liittyy erikoisasetuksia.
1 No crossing lines check. Ohittaa leikkaavien taiteviivojen tarkistuksen.
2 No code file checks. Ohittaa kaikki kooditiedoston tarkistukset.
Katso myös: Erikoisasetusten käyttö
