XPower vektoriformaatti

Tekla Xpower formaatti.

T6-kentässä voidaan antaa viivan leveys. Jos viivan pisteille on annettu T6-kenttään arvo, käytetään tätä, muuten viivan T6-kentän arvoa. Erikoisasetuksella WidthAttribute voidaan käyttää myös jotain muuta ominaisuutta.

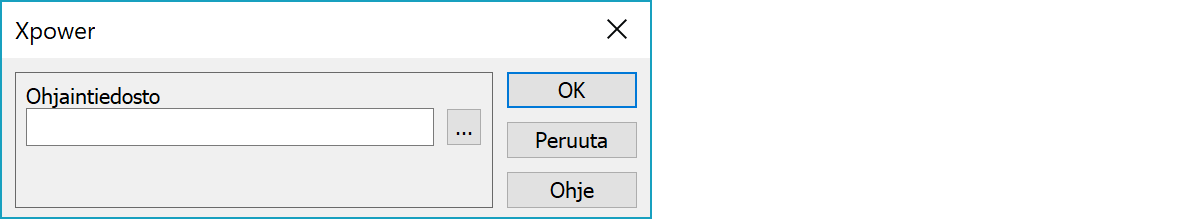

Ohjaintiedosto

Ohjaintiedostossa annetaan koodimuunnos erikseen T1-kentälle ja T3-kentälle.

Esimerkki:

100 100A T3     // tämä rivi koskee T3-kenttää
200 200B T3
10  10C T1      // tämä rivi koskee T1-kenttää
20  20D T1
300 300E 30F    // tämä asettaa sekä lajin että tunnuksen pelkän T3-kentän avulla

1. sarake = koodi 3D:ssä

2. sarake = 'laji' tai 'tunnus' Xpower:ssa

3. sarake = kertoo, koskeeko rivi T1- vai T3-kenttää

Jos viivan 1. kenttä on tyhjä ja 3. sarakkeessa ei ole T1 eikä T3, käytetään sitä 'tunnus' arvona. Samaa ohjaintiedostoa voi käyttää sekä lukemiseen että kirjoittamiseen.

Esimerkki

0 0 0 12000  ANT1    28753.874 81395.578 13.550 100.0
0 0 0 12000  RVMO20RJATKO    28791.218 81113.100 0.000 100.0
0 0 0 12000  TJATKOS1    28753.480 81395.995 13.600 100.0
0 0 0 12000  VJATKOS16    28725.612 80932.118 9.500 100.0
0 0 0 12000  ANT17    28725.688 80932.112 9.500 100.0
0 0 0 12000  MP28    28801.716 81075.163 15.792 100.0
0 0 0 12000  KP131    28873.318 80997.752 12.283 100.0
0 0 0 12000  KP132    28762.795 81253.288 15.856 100.0
1 0 0 11000  P1001140    28792.473 81090.854  14.178 28791.803 81101.112  14.249 0.0
1 0 0 11000  P1001151    28791.803 81101.112  14.249 28788.400 81147.581  14.980 0.0
1 0 0 11000  P1001162    28788.400 81147.581  14.980 28785.891 81183.774  15.575 0.0
1 0 0 11000  P1001172    28785.891 81183.774  15.575 28784.033 81207.815  15.896 0.0
1 0 0 11000  P1001182    28784.033 81207.815  15.896 28782.455 81229.792  15.949 0.0
1 0 0 11000  P1001192    28782.455 81229.792  15.949 28781.959 81239.197  15.865 0.0

Erikoisasetukset

Muuntimeen liittyy erikoisasetuksia.

HandleK5

1 = as T1 xpower-tiedoston 5. kenttä luetaan T1-kenttään tai kirjoitetaan T1-kentästä

2 = as T4 xpower-tiedoston 5. kenttä luetaan T4-kenttään tai kirjoitetaan T4-kentästä

DefaultAngle

Hajapisteille kirjoitettava kulma, jos pisteellä ei ole kiertokulmaa. Oletus 100.0 gon.

WidthAttribute

Ominaisuus, joka määrää kirjoitettaessa viivan leveyden.

Katso myös: Yleiset erikoisasetukset.
