Maagis/XL siirtotiedostojen luku ja kirjoitus.
Kun kirjoitetaan Maagis-formaattiin, ohjelma tarkistaa taiteviivojen korot. Jos viivan kaikkien pisteiden korko on sama, tulkitaan viiva korkeuskäyräksi, jolloin korkeustieto kirjoitetaan viivan otsaketietoihin (VI-rivi) ja viivan pisteiden korot nollataan. Kun luetaan Maagis-formaattia ja viivan otsaketiedoista löytyy nollasta poikkeava korkeuslukema, asetetaan viivan kaikkien pisteiden koroksi tämä arvo.
Jos ohjaintiedosto on annettu, koodi (T3) haetaan luettaessa vastaavuustaulukosta ja T1-kenttään tulee 0, muuten T1-kenttään tulee Maagis ryhmä ja T3-kenttään Maagis luokka. Kirjoitettaessa sama muunnos tehdään toiseen suuntaan. Jos T2-kentälle on annettu oletusarvo, käytetään sitä, muuten T2-kenttään tulee kohdeosoite. Viivan pisteen kohdeosoitteeksi tulee pistenumero, mikäli T4-kentälle ei ole määrätty oletusarvoa.

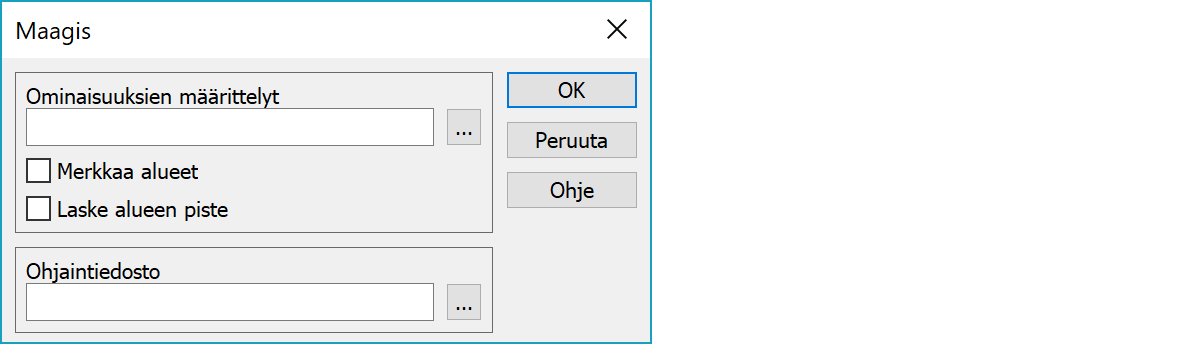

Kirjoitettaessa tarvittavat GIS-ominaisuuksien tyyppien määrittelyt.
Merkkaa sulkeutuvat taiteviivat alueiksi.
Laskee alueen pisteen sulkeutuville taiteviivoille. Laskettu piste on aina alueen sisäpuolella.
Ohjaintiedosto koodien muuntamiseen.
Ohjaintiedosto määrittää muunnoksen Maagiksen ryhmästä ja luokasta 3D-ohjelman käyttämäksi koodiksi. Tiedostossa on ensin 3D:n käyttämä koodi ja sen jälkeen Maagiksen ryhmä ja luokka. Ilman ohjaintiedostoa T1 kenttä on ryhmä ja T3 kenttä luokka.
Viivan pisteille voit antaa vielä kohderyhmän (neljäs numero). Jos kohderyhmää ei anneta, ohjelma käyttää seuraavia oletusarvoja:
viivaryhmä pisteryhmä
19 1
20 10
21 11
n n+10
Esimerkki:
101 27 27411 37 // selitys 102 27 27412 // selitys 212 52 27412 52
Maagis-formaatin viivoilla voi olla ominaisuustietoa. 3D-Win käyttää seuraavia tunnuksia ominaisuuksien tallentamiseen:
VIRHE keskivirhe
TAPA määritystapaluokka
LAATU laatukoodi
VARMA epävarmuus
TIEOSA tieosanumero
TIENRO tienumero
TOSI todellisuus
TOIMITUS maanmittaustoimitustieto
ALUE alueen luokka
KORKEUS kulkukorkeusrajoitteen korkeus
LEIKKAUS leikattavuus
MUODOST alueen muodostus
NAKYVA näkyvyys
TASOSIJ tasosijainti
VALMIUS tien valmiusaste
TIEPINTA tien pinta
SUUNTAIS tien yksisuuntaisuus
LASKENTA laskentanumero
PREA SE 6697132.756 3444210.952 7.459 9 420 3204 0 0 0 0 SE 6697132.847 3444209.549 7.537 9 420 3205 0 0 0 0 SE 6697121.180 3444207.073 10.273 9 234 3206 0 0 0 0 SE 6697187.536 3444378.318 16.453 1 0 3137 0 0 0 0 SE 6697193.242 3444377.758 17.088 1 0 3138 0 0 0 0 VI 1 123 501 0 0 0 0 0 1 0 0 11 0 11 0 11 45 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 VP 6697095.630 3444136.431 8.716 11 2326 VP 6697097.182 3444147.189 8.227 11 2327 VP 6697098.268 3444164.049 7.683 11 2328 VP 6697100.898 3444181.102 7.310 11 2329 VI 1 121 502 0 0 0 0 0 1 0 0 11 0 11 0 11 45 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 VP 6697099.749 3444142.262 8.549 11 2392 VP 6697100.635 3444155.809 8.035 11 2393 VP 6697102.206 3444172.439 7.585 11 2394 VP 6697105.424 3444188.346 7.347 11 2395 TE 6697150.522 3444163.549 8.540 0 2 0 0 0 0 -0 0 0 0 9Grankulla TE 6697195.116 3444390.328 16.714 0 3 0 0 0 0 -0 0 0 0 13Mjölnarbacken
Muuntimeen liittyy erikoisasetuksia.
Kohteiden keskivirheen oletusarvo. Annetaan maastomilleinä.
Tiedostoon alkuun kirjoitettava priorisointitietue: PRAL (alueina), PREA (ei alueina, oletus) tai PRAK (alueina + kohteina).
Tiedoston loppuun ei kirjoiteta viimeistä rivinvaihtoa.
SY-tyyppisen pisteen käyttö vain hajapisteenä ja/tai tekstinä.
0 = tekstipiste jää ja hajapisteen attribuutiksi tulee teksti
1 = hajapisteen t4-kenttään kopioidaan teksti ja tekstipiste tuhotaan.
Kohteen ladontakoodin oletusarvo. Jos pisteen/viivan T5-kentässä on annettu arvo, käytetään sitä ladontakoodina.
Katso myös: Yleiset erikoisasetukset.
