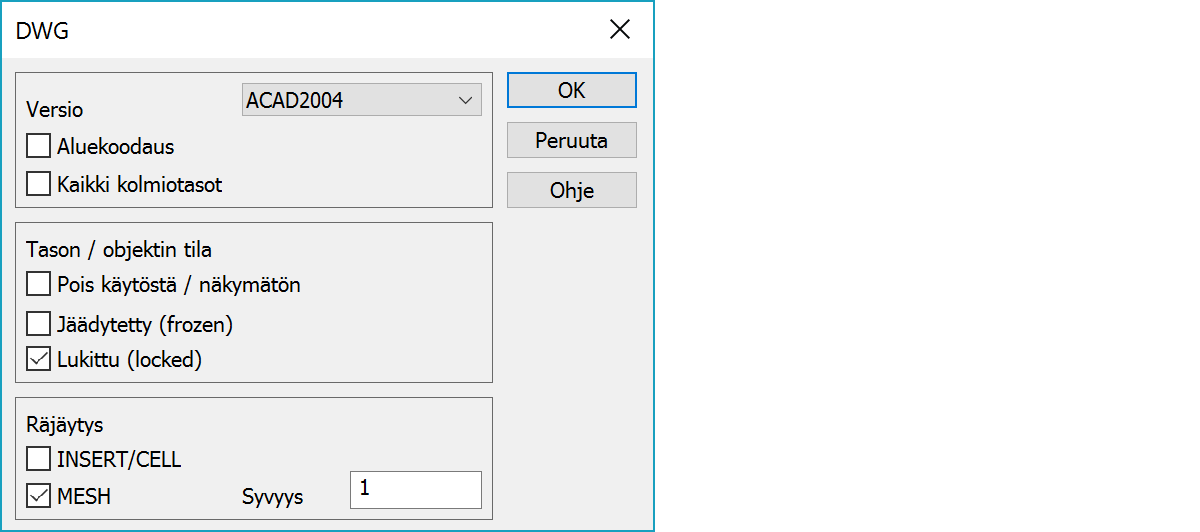

Autocad DWG-, DXF- ja DXB-tiedostot. Lukeminen tunnistaa tyypin automaattisesti ja kirjoitettaessa tyyppi valitaan tiedostopäätteellä (DWG, DXF tai DXB).
Kirjoitettaessa käytetään pintatunnusta T1 oletuksena tason nimenä. Jos nimi sisältää laittomia merkkejä (<>/\":;?*|=',), ne muutetaan alaviivoiksi. Luettaessa pintatunnus otetaan ensimmäisen kolmion tason nimestä ja kaikki muilla tasoilla olevat kolmikot poistetaan.
Kirjoittamiseen käytettävä DWG tiedostoversio.
Aluekoodauksen kanssa sulkeutuvien taiteviivojen sisäpuolella olevat kolmiot käyttävät tasona viivan koodia. Muut kolmiot käyttävät oletustasoa 9211. Ilman aluekoodausta kaikki kolmiot käyttävät tasona mallin pintatunnusta.
Lukee kaikki kolmiot tasosta riippumatta.
Mahdollistaa sammutettujen, jäädytettyjen tai lukittujen tasojen luvun. Oletuksena ne ohitetaan. Luettaessa sammutetut tasot luetaan myös näkymättömiksi merkatut kohteet.
Räjäyttää auki INSERT ja MESH elementit. Oletussyvyys yksi räjäyttää vain päätason. Isommat arvot jatkavat räjäyttämällä kohteet myös jo räjäytetyistä blokeista.
Jos räjäytettävä kohde sisältää tasolla 0 olevia elementtejä, näiden tasoksi asetetaan räjäytettävän kohteen taso.
Muuntimeen liittyy erikoisasetuksia.
Lista verkkolevyistä, joilta luettaessa tiedosto kopioidaan ensin paikalliselle levylle luvun nopeuttamiseksi.
Katso myös: Yleiset erikoisasetukset.
