Kaapelikoodaus

Kaapeleiden mittaamiseen tarkoitettu koodaustapa.

Yleiset säännöt

Tiedonkeruu

• käytetään koordinaatteja
• tallentimessa/takymetrin ohjelmassa
• tehdään orientointi
• huomioidaan epäkeskiset mitat (AB-mitat)
• huomioidaan heijastinkorkeus
• koodaus on laiteriippumaton
• ohjauskoodit ovat samoja, mutta labelit/infokentät laitekohtaisia
• samaa ohjainkoodia voi antaa useita kertoja samalle pisteelle

Tiedon lukeminen ohjelmaan

• formaatinmuuntimelle pitää kertoa, että käytetään kaapelikoodaussääntöjä
• editoi ko. muuntimen Erikoisasetuksista/Cable coding=1 on
• ohjauskoodit tulkataan ja poistetaan
• lopullinen aineisto koostuu pisteitä ja viivoista. Se voidaan muuntaa mihin tahansa muuhun formaattiin.
• koodauksella ei tehdä yhtenäisiä viivaketjuja, vaan yksittäiset viivaketjut muodostavat oikeanlaisen kuvan

Ohjauskoodit

Ohjaukseen käytetään 90-sarjan koodeja. Alla koodien selitys ja käytettävät parametrit. Valinnaiset parametrit on esitetty hakasulkeissa.

90 solmupiste

Annetaan solmupisteelle numero (0-9)

90 [nr] [koodi]

jossa nr=solmupisteen numero ja koodi=lisäpisteen koodi

91 liitetään solmupisteeseen

Annetaan solmupisteen numero (0-9). Jos numero on 0, hakee lähimmän solmupisteen. Huomaa, että samaa solmupisteen numeroa voi käyttää myöhemmin uudelleen, mutta vain viimeksi annettu on käytössä.

91 [nr] [koodi]

jossa nr=solmupisteen numero ja koodi=viivan koodi. Jos koodia ei anneta, jatketaan oletusarvolla.

92 liittyy lähimpään pisteeseen

Hakee lähimmän mitatun pisteen

92 [koodi]

jossa koodi=viivan koodi

93 yksittäinen piste + koodi

Piste tai viiva erillään reitistä

93 [moodi] [koodi]

jossa moodi=0=hajapiste, 1=taiteviiva ja koodi=lisäpisteen koodi

94 lisäkoodi pisteeseen + koodi

Linjan pisteeseen talletetaan myös hajapiste

94 koodi

jossa koodi=lisäpisteen koodi

95 piste- tai viivamoodi

Oletus viivamoodi. Pistemoodissa mitataan vain pisteitä.

95 moodi

jossa moodi=0=hajapiste, 1=viivapisteet tai 2=viiva+aloita uusi viiva

96 suuntapiste

Määrää edellisen pisteen/symbolin suuntakulman. Voidaan myös määrittää erilaisia suuntapisteitä.

96 moodi

jossa moodi=suuntapisteen sijainti: 1 = suuntapiste kohteen oikealla puolella, 2 = suuntapiste kohteen vasemmalla puolella, 3 = suuntapiste kohteen edessä

97 korvaava pistenumero

Käyttää juoksevan pistenumeron sijaan annettua pistenumeroa.

97 nro

jossa nro=pisteen numero (T4)

99 viiva päättyy

Jos annetaan koodi, talletetaan myös hajapiste.

99 [koodi]

jossa koodi=lisäpisteen koodi

Jos lisäpisteen koodia ei anneta, käytetään voimassa olevaa koodia.

Otsaketiedot

• haluttu määrä otsaketietoja
• päiväys
• mittaaja, kalusto
• työnumero (tiedosto jaetaan osiin tulkkausvaiheessa)

Geonic, MM ja Leica

10 päivämäärä työnumero mittaaja

11 lämpötila ilmanpaine koje

Geodimeter

51 päivämäärä

53 mittaaja

54 projekti

55 kojenumero

56 lämpötila

74 ilmanpaine

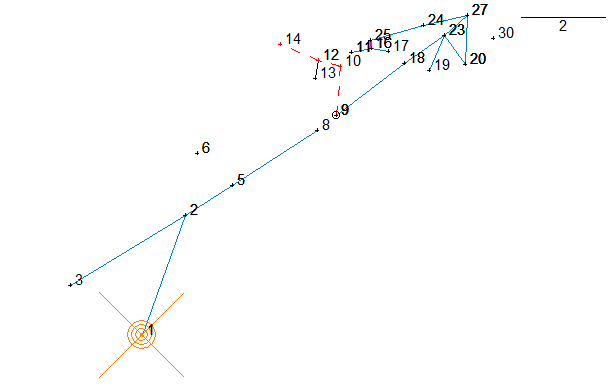

Esimerkkiaineisto kuvana.

Esimerkkitiedostot kuvan jälkeen.

Esimerkki koodauksesta.

Sama mittaus kolmella eri laitteella.

MM-, MmAscii- ja GT-formaatti

C 10  120103  1001  TSa  // päiväys, projekti, mittaaja
C 11  23  1020  N5       // lämpötila, ilmanpaine, kojenumero
C 94  234                // lisäkoodi pisteeseen
<mittaus>
C 90 1                   // solmupiste 1
<mittaus>
<mittaus>
C 91 1                   // liittyy solmuun 1
C 90 2                   // solmupiste 2
<mittaus>
C 94  33                 // lisäkoodi pisteeseen
<mittaus>
C 91 0                   // liittyy lähimpään solmuun
<mittaus>
C 90 1  230              // solmupiste 1, lisäkoodi 230
<mittaus>

Leica

Leica-formaatissa ohjauskoodit 92, 94 ja 99 voidaan antaa myös kahden info-kentän muodossa, jolloin Info1-kenttään annetaan 0 (nolla). Esimerkiksi 99 0 [koodi].

410001+00000010 42....+00120103 43....+00001001 44....+00000Tsa  // päiväys, projekti, mittaaja
410001+00000011 42....+00000023 43....+00001020 44....+000000N5  // lämpö, paine, koje
410002+00000003 42....+00000201                                  // viivan koodi
410002+00000094 42....+00000234                                  // lisäkoodi pisteeseen
110003+00000001 81....+18607696 82....+42662174 83....+00000000
410004+00000090 42....+00000001                                  // solmupiste 1
110005+00000002 81....+18610497 82....+42663188 83....+00000000
110006+00000003 81....+18608865 82....+42660495 83....+00000000
410007+00000091 42....+00000001                                  // liittyy solmuun 1
410008+00000090 42....+00000002                                  // solmupiste 2
110009+00000005 81....+18611190 82....+42664272 83....+00000000
410010+00000094 42....+00000033                                  // lisäkoodi pisteeseen
110011+00000006 81....+18611940 82....+42663449 83....+00000000
410012+00000091 42....+00000000                                  // liittyy lähimpään solmuun
110013+00000008 81....+18612475 82....+42666247 83....+00000000
410014+00000090 42....+00000001 43....+00000230                  // solmupiste 1, lisäkoodi 230
110015+00000009 81....+18612836 82....+42666694 83....+00000000

Geodimeter

Kahden parametrin antamiseksi samaan labeliin käytetään desimaalipistettä. Esimerkiksi 91=3.123 .

54=1001  51=120103  53=Tsa  56=23  74=1020  55=N5  // projekti, päivä, mittaaja, lämpö, paine, koje
94=234                                             // lisäkoodi pisteeseen
81=0 84=0 4=201 5=1 37=18607.696 38=42662.174
90=1                                               // solmupiste 1
81=0 84=1 4=201 5=2 37=18610.497 38=42663.188
81=0 84=1 4=201 5=3 37=18608.865 38=42660.495
91=1                                               // liittyy solmuun 1
90=2                                               // solmupiste 2
81=0 84=2 4=201 5=5 37=18611.190 38=42664.272
94=33                                              // lisäkoodi pisteeseen (kieppi)
81=0 84=0 4=201 5=6 37=18611.940 38=42663.449
91=0                                               // liittyy lähimpään solmuun
81=0 84=0 4=201 5=8 37=18612.475 38=42666.247
90=1.230                                           // solmupiste 1+lisäkoodi 230
81=0 84=3 4=201 5=9 37=18612.836 38=42666.694
