Koordinaatiston sovituksella määrätään kertoimet muunnosta varten. Sovitusta varten annetaan vastinpisteet sekä vanhassa että uudessa koordinaatistossa. Muunnoskertoimet tallennetaan tiedostoon, josta ne voidaan myöhemmin hakea koordinaatiston kiertoa varten.
Muunnos lasketaan pienimmän neliösumman menetelmällä. Sovituksen jälkeen näytetään laskennan tulokset pistekohtaisesti. Laskenta voidaan uusia useita kertoja käyttäen eri asetuksia tai poistaa/lisätä käytettäviä pisteitä.

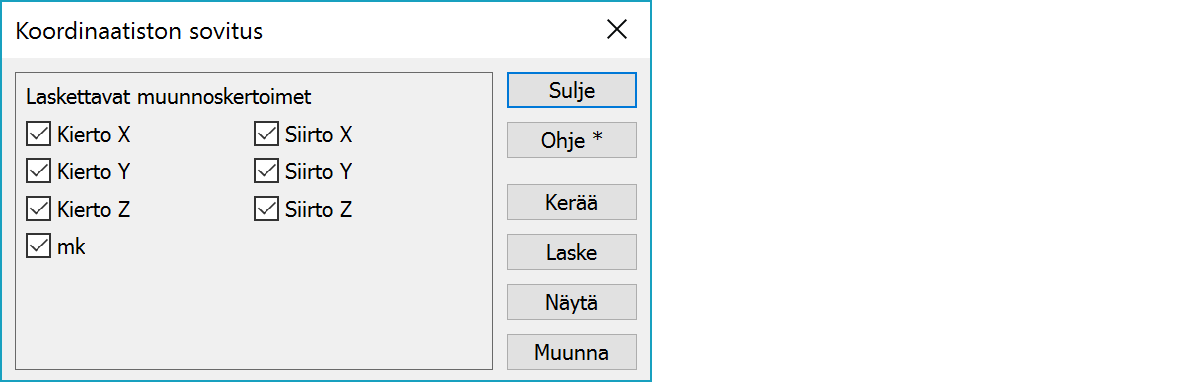

Sovitusta voidaan ohjata seitsemällä kertoimella. Kukin parametri asettaa valitun vapausasteen päälle tai pois. Normaalitapauksessa kaikki parametrit ovat valittuna.
Vastinpisteiden määrittäminen. Voit kerätä pisteet, suorittaa laskennan ja palata takaisin Kerää-toimintoon joko lisäämään, poistamaan tai muuttamaan vastinpisteitä.
Koordinaatiston sovituksen laskeminen käyttäen annettuja pisteitä ja kertoimia. Laskenta suoritetaan ulkopuolisella EXE-ohjelmalla, ja laskennan aikana kuuluu äänimerkki sekunnin välein etenemisen merkkinä.
Kun laskenta on tehty, voit tallentaa muunnoskertoimet tiedostoon.
Laskennan tulosten esittäminen. Tuloksissa näkyvät pistekohtaiset virheet, näiden maksimiarvot sekä lopulliset muunnoskertoimet. Tulostiedosto esitetään editorissa, josta sen voi tulostaa tai tallentaa.
Aktiivisen tiedoston muuntaminen edellä lasketuilla kertoimilla. Ohjelma varmistaa tiedoston nimen ennen muunnosta. Muunnoksen jälkeen ohjelma kysyy lasketaanko eromitat. Laskentaan käytetään tiedostolistan kahta ensimmäistä tiedostoa.
Esimerkki tulostiedostosta:
3D-system Oy 10.04.1999 12:09
Jäännösvirheet
Nr dX dY dZ dXYZ
505 0.362 -0.075 0.223 0.432
350 -0.137 -0.207 0.059 0.255
510 -0.201 0.517 -0.084 0.561
119 0.112 -0.029 -0.257 0.282
350 -0.137 -0.207 0.059 0.255
max 0.362 0.517 0.257 0.561
Muunnosparametrit
RotX RotY RotZ dX dY dZ mittakaava
-61.3044 -2.2274 181.5254 44698.475 -39265.423 1306.691 1.000285
