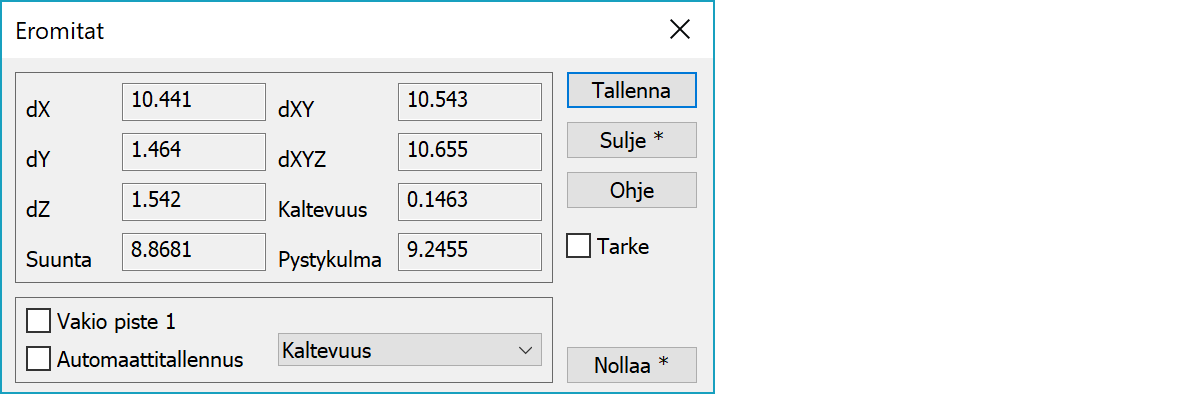

Eromitat

Kahden pisteen välisten koordinaattierojen laskenta. Näytettyäsi kaksi pistettä saat niiden väliset :

• koordinaattierot
• vaaka- ja vinomatkan
• pisteiden välisen suunnan
• pisteiden välisen kaltevuuden

Toiminto on juokseva, eli aina kahta viimeksi osoitettua pistettä verrataan toisiinsa. Ruutuun piirretään viiva osoittamaan laskettua matkaa.

dX, dY, dZ, dA, dB

Pisteiden väliset koordinaattierot.

dXY, dXYZ, dAZ, dBZ

Pisteiden välinen vaaka- ja vinomatka.

Suunta, Pystykulma, Kaltevuus

Pisteiden välinen suunta, pystykulma ja kaltevuus. dZ määrää kaltevuuden etumerkin. Poikki- ja pituusleikkausikkunoissa suunta näytetään, jos osoitetuilla pisteillä on XY-koordinaatit.

Vakio piste 1

Mikäli asetat Vakio piste 1 -valintaruudun päälle, pysyy verrattava piste vakiona ja seuraavina näytettyjä pisteitä verrataan aina tähän pisteeseen.

Automaattitallennus

Jos rasti on valittuna, talletetaan kaikki lasketut matkat tulostiedostoon.

Kaltevuus

Kaltevuuden esitysmuoto:

• Kaltevuus - Kaltevuus lukuarvona (0.123)
• Kaltevuus % - Kaltevuus prosentteina (12.3 %)
• Kaltevuus ‰ - Kaltevuus promilleina (123.4 ‰)
• Kaltevuus 1:x - Kaltevuus suhdelukuna (1:23.4)
• Pystykaltevuus mm/m - Pystykaltevuus (123 mm/m)

Tämä asetus vaikuttaa vain näytöllä. Tulostiedostoon menee aina peruskaltevuus.

Tallenna

Viimeksi mitattu matka talletetaan laskennan tulostiedostoon. Talletettu matka jää ruutuun, kunnes toiminto suljetaan tai tulokset nollataan. Kun toiminto suljetaan, lasketaan myös kaikkien laskettujen matkojen summa tulostiedostoon. Jos näytetyt kaksi pistettä ovat samalla viivalla, kirjoitetaan rivin loppuun viivan numero.

Tarke

Tallentaa eromitat tarkeominaisuuksiksi alkuperäisille pisteille. Tarkenuolet piirtyvät sen jälkeen tarkemittausten asetusten mukaan.

Nollaa

Poistaa kaikki lasketut viivat ruudusta ja tulostiedostosta. Shift-näppäimen kanssa poistaa viimeksi lasketun viivan ruudusta ja tulostiedostosta.

Tulostiedosto:

Eromitat

    Matka          dX          dY          dZ         dXY        dXYZ   Kaltevuus      Suunta  Pystykulma
        1     -32.729      23.850       2.500      40.497      40.574      0.0617    159.9092      3.9251
        2      13.291      21.174       2.000      25.000      25.079      0.0800     64.3143      5.0822
        3       7.172     -18.670      -3.000      20.000      20.224     -0.1500    323.3485     -9.4786
        4       5.905       9.720       0.059      11.373      11.373      0.0052     65.2449      0.3303
        5      31.861       0.566      -5.299      31.866      32.303     -0.1663      1.1303    -10.4904

Yhteensä
        5      90.957      73.979      12.858     128.735     129.554
