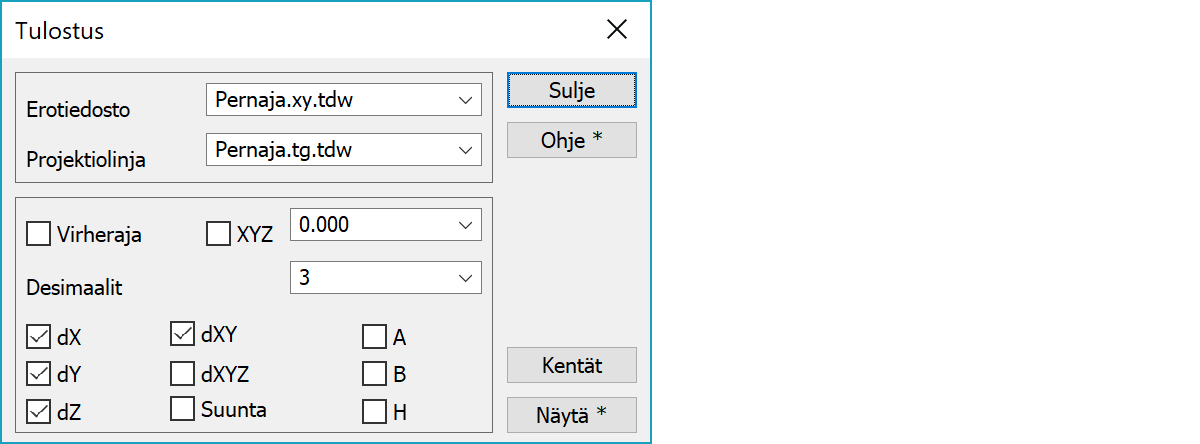

Tulostus TulostusErotiedoston pisteiden tulostus. Mukaan tulevat vain pisteet, joille on laskettu eromitat.
Valitse listasta haluttu erotiedosto. Listassa näkyvät elementtilistan kaikki erotiedostot.
Projektiolinja annetaan mikäli halutaan tuloksiin mukaan paaluluku ja/tai sivumitta. Projektiolinjana olla TG-tiedosto, ML-tiedosto tai normaali vektoritiedosto, jossa on ensimmäisenä taiteviivana käytettävä linja.
Jos Virherajarasti on valittu, tulostukseen tulevat mukaan vain pisteet, joiden virhe on suurempi kuin annettu raja-arvo. Muutoin kaikki pisteet listataan tulostiedostoon ja virherajan ylittävät merkataan tähdellä rivin lopussa. XYZ-rasti määrää käytetäänkö virherajan tarkistukseen XYZ- vai XY-eromittaa. Voit myös antaa pilkulla erotettuna kaksi arvoa, joilla määrätään erikseen sallitun toleranssin ala- ja yläraja.
Tulostuksen desimaalien määrä.
Voit valita, mitkä arvot tulostetaan tiedostoon. Sarakkeet dX,dY ja dZ tulevat aina mukaan tuloksiin, mutta arvoksi tulee tähti (*), jos arvon ei haluta tulostuvan. dXYZ kentän arvoon lasketaan vain ne komponentit, jotka on laskettu ja valittu tulostettaviksi. Dir on vaakavirheen (dXY) suunta gooneina.
Tunnuskenttien (T1-T6) ja koordinaattien valinta ja asetukset tehdään toiminnossa Laskenta/Laskentatulokset/Asetukset.
Tulostiedostoon voidaan valita myös paaluluku (A), sivumitta (B) ja korkeusero (H) tiegeometriaan nähden. TG-tiedosto valitaan listalta.
Tulostiedoston koodikenttien asetukset.
Tulokset kirjoitetaan tekstitiedostoon ja näytetään editorilla. Tulostiedoston alkuun voidaan lisätä erillisessä otsaketiedostossa olevat rivit.
Alt-näppäimen kanssa käyttää erikoisasetuksessa määrättyä mallinetta.
Esimerkki tulostuksesta :
Tarkemittaus 29.3.2011 16:46
Dxyz: C:\Users\Mikko\Data\special\control2.xyz
T4 X Y dA/dX dB/dY dZ dXY dXYZ
3275 6697109.134 3444174.268 -0.05300 -0.01600 -0.06200 0.05536 -0.08312
3276 6697111.657 3444186.348 -0.02100 -0.03700 +0.10300 0.04254 +0.11144
3277 6697116.865 3444185.327 -0.01900 +0.01400 +0.10800 0.02360 +0.11055
3278 6697116.243 3444182.058 +0.02600 -0.01500 +0.06600 0.03002 +0.07251
3279 6697118.874 3444182.144 +0.21300 +0.57400 +0.06400 0.61225 +0.61558
3280 6697117.774 3444177.373 -0.00800 +0.07200 +0.03500 0.07244 +0.08045
3281 6697120.658 3444176.792 +0.04100 +0.07400 +0.00300 0.08460 +0.08465
3282 6697119.637 3444172.174 -0.03500 +0.04800 +0.00500 0.05941 +0.05962
Min N=8 -0.05300 -0.03700 -0.06200 0.02360 -0.08312
Max N=8 +0.21300 +0.57400 +0.10800 0.61225 +0.61558
MinAbs N=8 0.00800 0.01400 0.00300 0.02360 0.05962
MaxAbs N=8 0.21300 0.57400 0.10800 0.61225 0.61558
Mean N=8 +0.01800 +0.08925 +0.04025 0.12253 +0.13146
MeanAbs N=8 0.05200 0.10625 0.05575 0.12253 0.15224
StdDev N=8 0.08454 0.20027 0.05716 0.19893 0.18935
Jos listassa on tähdellä merkittyjä kenttiä, ei näille ole ko. arvoa. T5-kentän koodauksella voidaan jo mittaustilanteessa määrätä, mitkä koordinaatit (XYZ) voidaan laskea.
Yhteenvedossa käytetyt termit:
Toimintoon liittyy erikoisasetuksia.
Tulostiedoston kenttien leveys.
Listan oletusarvot desimaalien määrälle.
Listan oletusarvot raja-arvoille.
Tulostiedoston virhearvojen kenttien leveys.
Alkutiedosto, joka kopioidaan tulosteen alkuun.
Mallinetiedosto tulostiedoston ulkoasun muokkaamiseen.
Katso myös: Erikoisasetusten käyttö
