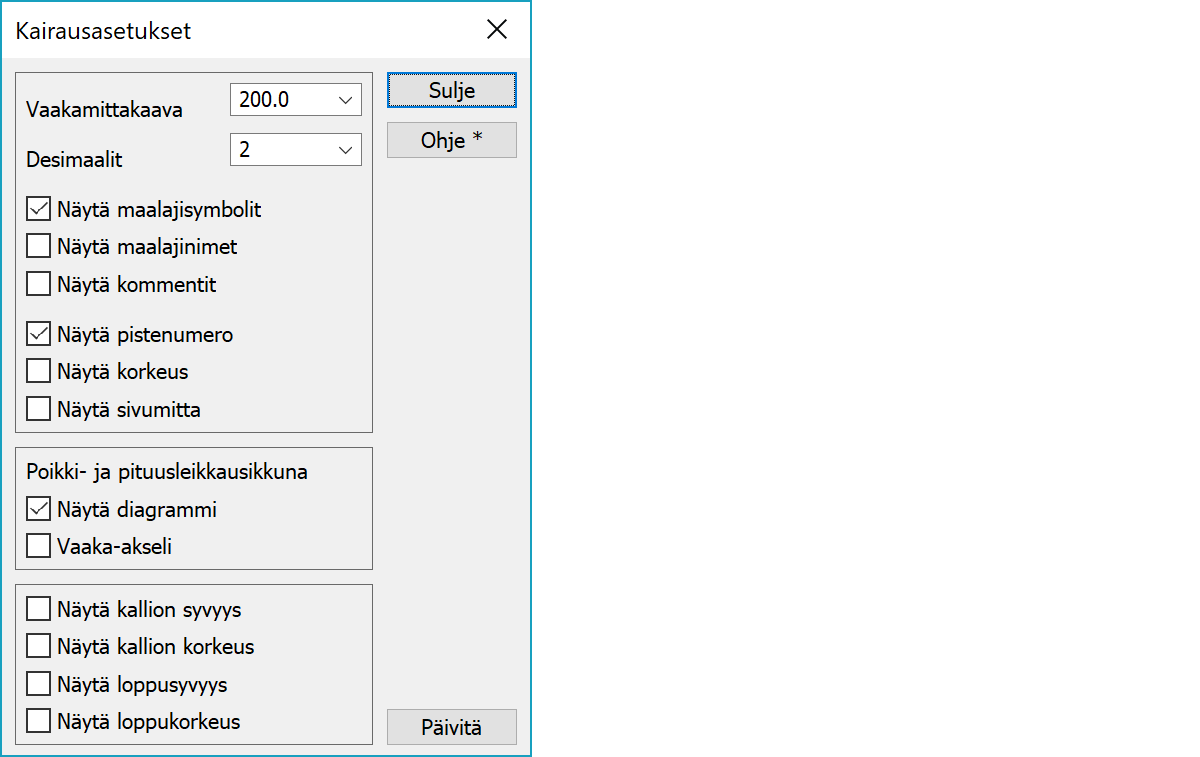

Kairausasetukset KairausasetuksetKairasymbolien ja diagrammien piirtoon vaikuttavat asetukset.
Mittakaava, jota käytetään diagrammien piirrossa poikki- ja pituusleikkausikkunoissa. Pystymittakaava määräytyy normaalisti ikkunasta.
Kairauksen ylä- ja alapään korkeuslukemien desimaalien määrä.
Määrää näytetäänkö maalajisymbolit diagrammeissa. Maalajisymbolit etsitään kooditiedoston symbolilistasta lyhentämällä maalajikoodia kunnes symboli löytyy. Esimerkiksi maalajille hkSiMr etsitään ensin symbolia hkSiMr, sitten SiMr ja lopuksi Mr. Isoilla ja pienillä kirjaimilla ei tässä ole merkitystä.
Nimiasetus määrää näytetäänkö maalajien nimet diagrammin vieressä.
Määrää näytetäänkö syvyyskohtaiset kommentit oikeassa laidassa.
Määrää näytetäänkö kairapisteen numero diagrammin yläpuolella.
Näyttää poikki- ja pituusleikkauskuvissa kairapisteen ylä- ja alapinnan korkeuden sekä sivumitan poikkileikkauksesta tai keskilinjasta. Vaikuttaa myös kairasymbolien korkeuslukemien piirtoon pääikkunassa.
Näyttää diagrammin ja vaaka-akselin poikki- ja pituusleikkausikkunoissa.
Valitsee mitkä kairaussymboliin liitetyistä korkeuslukemista tulevat mukaan XY-kuvaan. Syvyysarvot ovat syvyyksiä maanpinnasta ja korkeusarvot absoluuttisia korkeuksia.
Ottaa käyttöön uudet asetukset ja päivittää kaikki ikkunat uusilla asetuksilla.
Jos listan näkyvien tiedostojen yhteinen pistemäärä on vähemmän kuin tiedostoasetuksissa annettu arvo, päivitetään pääikkuna automaattisesti rasti- ja listavalintojen jälkeen. Päivittymisen voi myös aina pakottaa pitämällä Alt-näppäintä pohjassa. Kairadiagrammit sekä poikki- ja pituusleikkausikkunan päivitetään aina automaattisesti.
Toimintoon liittyy erikoisasetuksia.
Pilkulla erotettu lista vaakamittakaavan esiasetetuista arvoista.
Pilkulla erotettu lista desimaalien esiasetetuista arvoista.
Lista käytettävistä maalajeista.
Oletus=Hm,Tv,Lj,Sa,Si,Hk,Sr,SiMr,HkMr,SrMr,Ki,Lo
Toleranssiarvo havaintojen syvyysarvon yhtäsuuruudelle.
Katso myös: Erikoisasetusten käyttö
