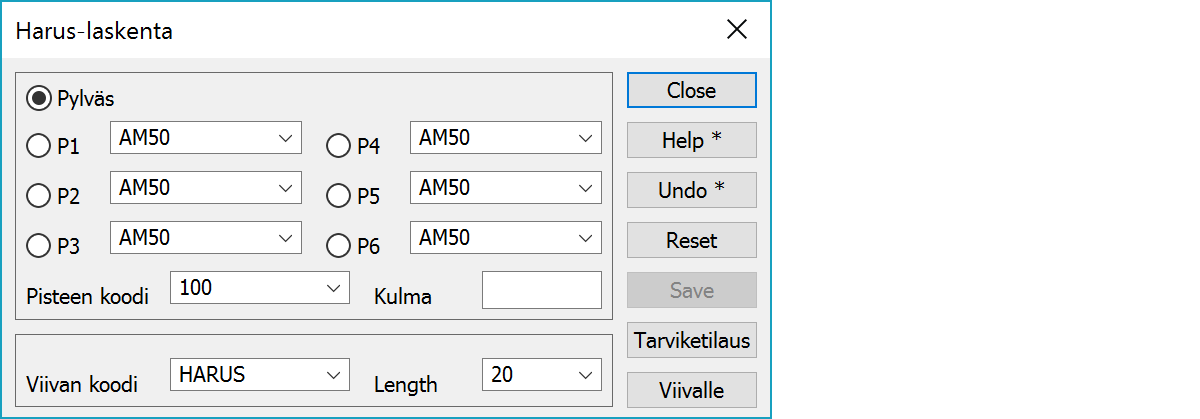

Laskee haruksen suunnan, kun osoitat tolpan ja siihen liittyvät johdot.
Osoita ensin laskettava tolppa hakutavalla Lähin piste ja sitten tolppaan liittyvät johdot (P1-P6). Toiminto laskee haruksen suunnan ja näyttää sen ruudussa. Haruksen suuntakulma näytetään Kulma-kentässä.
Osoita ensin laskettava tolppa, johon laskettava harus tai maadoitus liittyy. Käytä hakutapaa Lähin piste.
Tolppaan liittyvät johdot. Jos osoitetulla pisteellä on T5-kentässä johtimen köysivoima, se kirjoitetaan pisteen viereiseen listaan. Jos tietoa ei ole, voit valita listalta johtimen köysivoiman. Pisteitä voi olla korkeintaan 6.
Maadoituksen suunta voidaan antaa osoittamalla piste P1 hakutavalla Hiiri. Valitse ensin Pisteen koodi –kenttään maadoituksen koodi.
Laskettavalle pisteelle tuleva koodi. Lisää kooditiedostoon koodi ja siihen liittyvä symboli.
Laskettu haruksen tai maadoituksen suuntakulma.
Poistaa viimeksi lasketut harukset yksi kerrallaan. Shift-näppäimen kanssa poistaa kaikki lisätyt harukset.
Asettaa oletusarvot köysivoimilla ja nollaa näytetyt pisteet.
Kun Talletat haruksen, ohjelma tallettaa haruksen pisteenä käyttäen Pisteen koodi –kohdassa annettua koodia. Hajapisteen symboli käännetään haruksen suuntaiseksi. Pistenumeroksi tulee pylvään numero.
Tarvitilaustoiminto.
Erillinen toiminto, joka laskee taiteviivan pisteille kulman puolittajan käyttäen sivuetäisyytenä Pituus-kohdassa annettua arvoa. Laskettu harusviiva talletetaan taiteviivana käyttäen Viivan koodi –kohdassa annettua koodia. Toiminto kohdistuu aktiivisen tiedoston kaikkiin viivoihin. Tolpan numero kirjoitetaan haruksen viereen. Tekstin koko määrätään erikoisasetuksella TextSize.
Viivalle-toiminnon käyttämä koodi ja pituus taiteviivoille.
There are some special settings related to this function.
Pisteen koodi –listan arvot.
Viivan koodi -listan arvot.
Matka -listan arvot.
Köysivoiman arvot. Erota pilkulla arvot toisistaan. Anna arvo muodossa nimi=voima, jossa nimi = listalla näkyvä nimi ja voima = laskennassa käytettävä voima. Esimerkki: AM25=1.58,AM35=2.25.
Tekstin koko Viivalle-toiminnossa. Positiivinen arvo=koko milleinä. Negatiivinen arvo=koko metreinä.
