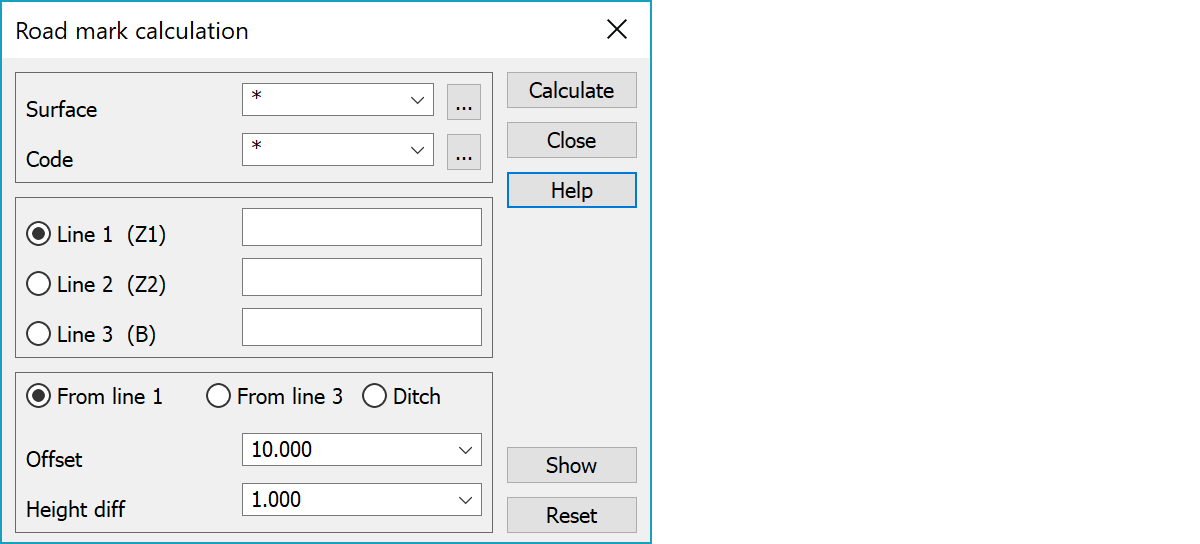

Road mark calculation Road mark calculationToiminto laskee ja tallentaa tiensuuntaisen taiteviivan aktiiviseen tiedostoon käyttäen taiteviivatiedostoa (tien suuntaiset viivat) ja ML-tiedostoa.
Lasketun viivan pinta ja koodi. Tähdet (*) käyttävät viimeksi näytetyn viivan pintaa ja koodia. Listat muistavat 10 viimeksi käytettyää arvoa.
Osoita hiirellä viivat, joista tähysmerkit lasketaan. Viivat yksi ja kaksi määräävät kaltevuuden. Viivat näytetään ruudussa eri väreillä: sininen, punainen ja vihreä. Viiva 3 voi olla sama kuin viiva 1 tai 2.
Viivojen antojärjestys vaikuttaa etumerkkeihin jatkossa. Viivan 2 tulee olla keskilinjaan nähden ulompi viiva. Viiva 3 määrää sivumitan paikan. Jos viivaa 3 ei anneta, käytetään viivaa 2 (tai keskilinjaa). Jos näytetään vain yksi viiva, voidaan tällä kopioida uusi viiva. Uudella viivalla on sama Z kuin viivalla 1.
Sivumitta voidaan kolmella eri tavalla:
Viiva 3 tarkoittaa myös viivoja 2 ja 1, jos kaikkia viivoja ei näytetä. Käytä Näytä-toimintoa etumerkin/sivumitan varmistamiseksi.
Viivasta 3 haetaan korkeus. Viivaa siirretään sivulle kunnes sen korko sivuaa luiskan korkoa. Esimerkiksi ojan pohjalle annetaan vain korkeus, paikalla ei väliä. Toiminto siirtää ojan sellaiseen paikkaa, että haluttu kaltevuus saavutetaan. Jos korkeuserokenttään annetaan arvo, se lisätään tuohon ojan lopulliseen korkoon. Sivumittaa ei käytetä, vaikka siinä joku arvo olisikin.
Tähysmerkkien korkeusero alkuperäisiin viivoihin nähden.
Toiminto näyttää lasketut tähysmerkit ruudussa ilman talletusta.
Nollaa näytetyt viivat.
