Junction planning

Toiminnolla voidaan suunnitella liittymä ja tallettaa tieto maastoonmerkintää ja mallinnusta varten.

Referenssipisteiden määrittäminen:

Osoita ruudusta kolme pistettä, jotka määräävät liittyvän muodon ja sijainnin. Pisteet annetaan kulkusuunnassa siten, että keskimmäinen piste määrää liittymän keskikohdan. Pisteiden 1 ja 3 avulla ohjelma päättelee onko päätie suora vai kaareva. Kun haluat määrittää uudet referenssipisteet, käytä Nollaa-toimintoa.

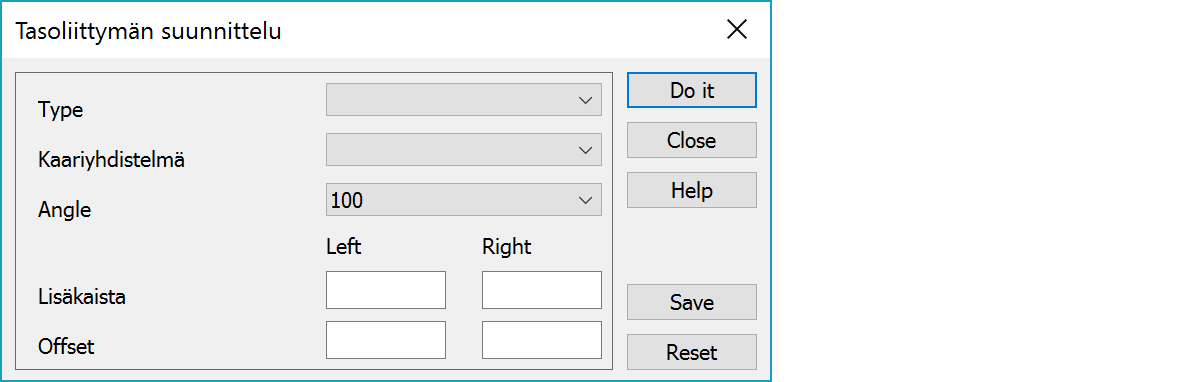

Liittymän parametrien antaminen:

Valitse ensin parametreille arvot ja paina sitten 'Suorita'-näppäintä. Toiminnon tarvitsemat yleiset parametrit annetaan JUNCTION.DAT-tiedostossa, jonka on oltava ohjelman asetushakemistossa.

Tyyppi

Käytössä on kaksi liittymän päätyyppiä: tulppa- ja avoin liittymä. Tulppaliittymiä on kaksi: LT-a ja LT-b. Avoliittymiä on kolme: LA-I, LA-II ja LA-III.

Kaariyhdistelmä

Liittymässä käytettävien kaarien säteet. (Ei käytössä, koska toiminto käyttää ennalta laskettuja arvoja.

Kulma

Sivutien liittymiskulma (80 - 120, 5 goonin välein)

Lisäkaista (Vasen ja Oikea)

Päätielle tulevan lisäkaistan leveys metreinä.

Siirto

Liittymää voidaan siirtää sivutien suunnassa. Tätä tarvitaan, kun liittymä sijaitsee ulkokaarteessa ja halutaan vaikuttaa päätieltä lähtevän suoran ja sitä seuraavan ensimmäisen kaaren pituuksiin.

Suorita

Ohjelma laskee ja piirtää ruutuun liittymän annetuilla parametreilla. Voit vaihtaa arvoja ja laskea liittymän uudelleen. Ohjelman muut toiminnot ovat koko ajan käytössäsi, eli voit laskea etäisyyksiä ja kysyä koordinaatteja.

Tallenna

Tallettaa lasketut pisteet ja viivat aktiiviseen tiedostoon. Toiminto koodaa luodut viivat seuraavasti:

8000 päätien reunaviiva

8001 liittyvän tien reunaviivat

Nollaa

Poistaa ruudusta lasketun liittymän ja nollaa referenssipisteet. Voit osoittaa tämän jälkeen uudet referenssipisteet.
