Junction modeling

Liittymään kuuluvien viivojen korkeuksien määritys ja rakennepintojen generointi mallinnusta varten.

Ohjelma laskee päällysteen korot käyttäen käyttäjän määräämiä viivoja, joille on annettu tai laskettu korkeudet. Kerrospaksuuksia käyttäen lasketaan jakavan ja kantavan pinnan viivat. Syntyneet pinnat voidaan kolmioida, laskea näistä korkeuskäyrät ja poikkileikkaukset sekä lopuksi massalaskenta.

Liittymän viivat pitää koodata seuraavasti :

8000 viivat, joiden korkeus on määrätty

8001 viivat, joiden korkeus lasketaan

Toiminto hakee lähimmän 8000-pisteen (P), laskee etäisyyden pisteeseen, kertoo sen kaltevuudella ja vähentää saadun arvon pisteen P korkeudesta.

Koodit voidaan asettaa INI-tiedostossa seuraavasti:

[JUNCTION]

Code=8000,8001

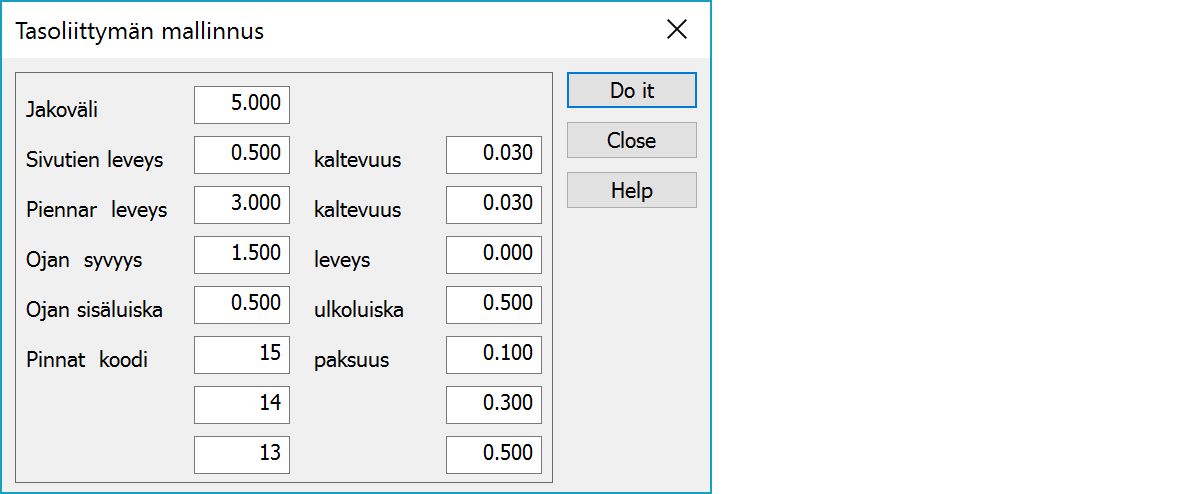

Jakoväli

8000-koodatut viivat jaetaan lyhyiksi suoran pätkiksi ja jokaiselle pisteelle interpoloidaan korkeus alkuperäisen viivan korkeuksia käyttäen.

Sivutien leveys ja kaltevuus

Leveys ei ole käytössä, kaltevuus määrää sivutien kaltevuuden, jota käyttäen lasketaan tien reunan korko.

Pientareen leveys ja kaltevuus

Leveys on etäisyys reunaviivasta ojan reunaan. Kaltevuus pientareella käytettävä kaltevuus.

Ojan syvyys ja leveys

Ojan syvyys reunaviivasta ja mahdollinen leveys.

Ojan kaltevuus (sisä- ja ulkoluiska)

Kaltevuus desimaalilukuna (0.33) tai suhdelukuna (1:3).

Pintojen koodit ja paksuudet

Päällysrakenteen alapuolelle tulevien pintojen T1-kentän tunnukset ja kerrospaksuudet.

Suorita

Ohjelma laskee korot ja kopioi muut kerrokset sekä tallettaa uudet viivat aktiiviseen tiedostoon.
