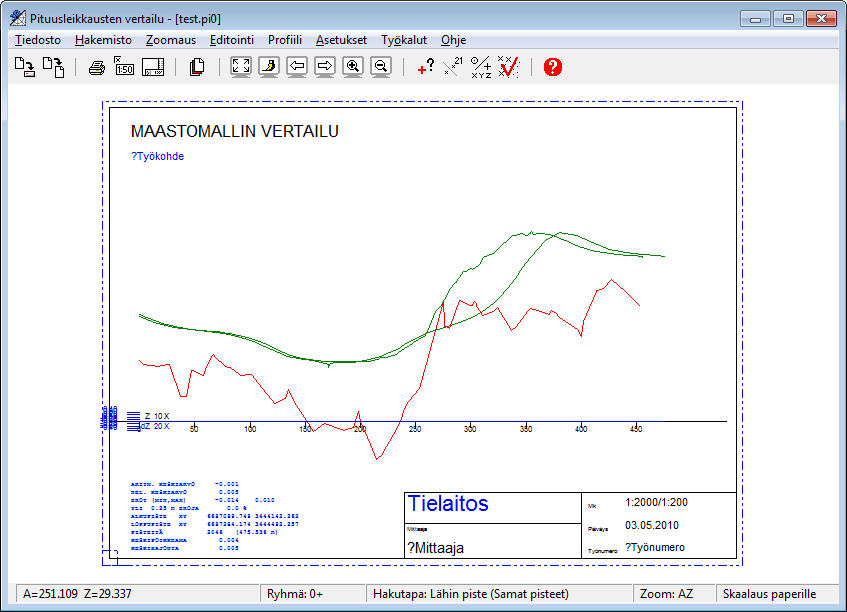

Pituusleikkausten vertailu

Tielaitoksen vaatimusten mukainen maastomallin vertailu mitattuun tarkistusprofiiliin. Osoita viiva, jolla tarkistusprofiili lasketaan. Toiminto kirjoittaa jokaisen lasketun viivan tiedot myös tulostiedostoon, jonka näet Asetukset-kohdassa Raportti-toiminnolla.

Asetukset

Vertailuun liittyvät asetukset.

Maastomallin tarkistukseen liittyy maastossa mitattu taiteviiva. Tämä taiteviiva mitataan tarkasti maastoa mukaillen. Viiva on yleensä lähes suora. Koko viiva voidaan mitata samalla koodauksella.

Tästä taiteviivasta lasketaan pituusleikkaus ja samasta kohtaa lasketaan myös mallista saatava pituusleikkaus. Näitä kahta pituusleikkausta verrataan toisiinsa piirtämällä ne samaan kuvaan halutulla Z-kertoimella ja niistä lasketaan myös tietyt tunnusluvut.

Katso myös: Poikki- ja pituusleikkausikkunoiden piirto.
