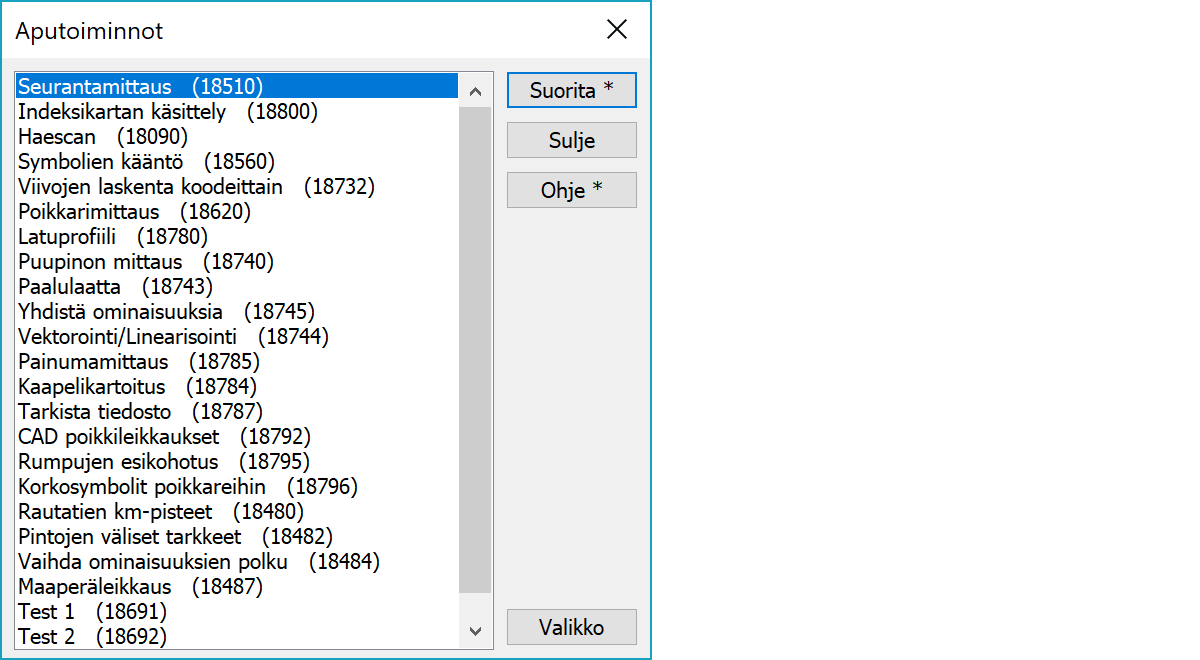

Aputoiminnot AputoiminnotErilaisia aputoimintoja, jotka valitaan listalta ja käynnistetään Suorita-näppäimellä.
Suluissa oleva numero toiminnon perässä viittaa valikkotoiminnon parametriin, jolla toiminnon saa käynnistymään suoraan valikosta. Valikko-painike avaa valikkotoiminnon luonnin valitun funktion asetuksilla.
Lisädokumentaatiota saatavilla foorumilta: http://www.3d-system.net/forum
Seurantamittauksella voidaan seurata pisteen liikettä tietyllä aikajaksolla. Toiminto laskee pisteen liikkeen kaikista mitatuista pisteistä, kirjoittaa tulokset tekstitiedostoon ja tekee pituusleikkauskuvan, jossa vaaka-akselina on aika.
Voit lisätä ja poistaa indeksikartan rasterointeja osoittamalla ruutua hiirellä.
Ryhmässä olevien pisteiden symbolin kulman kääntäminen joko suhteellisella tai absoluuttisella kulmalla.
Laskee aktiivisen tiedoston viivojen pituudet ryhmiteltynä T1-kentän (omistaja) ja T3-kentän mukaan.
Toiminto muuntaa hajapisteinä tai taiteviivoina mitatut pisteet poikkileikkausmuotoon käyttäen apuna määrättyä keskilinjaa. Voidaan käyttää esimerkiksi jokiuoman tai tie/ratapenkan mittaukseen.
Latu-uran tunnuslukujen laskenta kansainvälisten sääntöjen mukaan.
Laskee tilavuudet aktiivisen tiedoston viivoista (puupinon profiilit).
Toiminto laskee paalujen pituudet annettuun kalliopintaan nähden.
Tekstipisteellä olevien ominaisuustietojen yhdistäminen yhdeksi kiinteistötunnukseksi. Käytetään Stella Dgn-aineistojen kanssa.
Alueiden muodostaminen massalaskennan tulostiedostosta, joka voi olla joko mm0 (Yhdistä mallit -toiminnosta) tai ne0 (Ruutumassat -toiminnosta). Toiminnolla voi myös linearisoida taiteviivoja, jotka ovat joko em. yhdistämisen tuloksena saatuja tai tavallisia taiteviivoja.
Painumamittaus muuntaa mitatun taiteviivan pituusleikkausmuotoon ja sitoo sen tielinjan paalulukuun. Pisteille lasketaan korkeusero tasausviivaan nähden tai toiseen mitattuun viivaan, jos jollakin viivalla on pintatunnus "teor".
Muokkaa mitattuja kaapelireittejä DNA:n vaatimusten mukaisiksi. Kaapelireitti mitataan taiteviivoina, mutta putkeen asennettuihin kaapeleihin (koodi 1189) halutaan hajapisteet putken päihin ja putken koodi muutetaan samalla 1180. Hajapisteiden suuntakulmat asetetaan kohtisuoraan putkeen nähden. Ohjaintiedostona käytetään Kaapelikoodit.dat –tiedostoa, joka sijoitetaan käyttäjäkansioon. Tähän tekstitiedostoon sijoitetaan koodiparit: putkeen asennettu kaapeli ja millä se korvataan (esim. 1189 1180).
Hakee aktiivisessa vektoritiedostossa olevat virheet kuten määrittelemättömät koordinaattiarvot sekä rakenteellisesti väärät viivat. Shift-näppäimen kanssa myös valitsee löydetyt pisteet.
Toiminto muuntaa cad-kuvana olevat poikkileikkaukset 3D:n poikkileikkaustiedostoiksi, jonka jälkeen niitä voi tarkastella poikkileikkausikkunassa ja käyttää massalaskentaan.
Kääntää kahden pisteen viivan laskevaan suuntaan ja laskee viivalle kaksi uutta pistettä annetuin välein. Toiminto kysyy kahden ensimmäisen välin pituudet. Jos et anna pituuksia (tyhjä), jaetaan viiva kolmeen yhtä pitkään osaan. Ensimmäisen välipisteen korkeus on sama kuin alkupisteen. Toisen ja kolmannen pisteen välinen kaltevuus on sama kuin alkuperäisten pisteiden kaltevuus. Jos alkuperäisen viivan korot ovat 11.000 ja 10.000, ja rumpu jaetaan tasavälein, saavat uudet välipisteet korot 11.000 ja 10.667.
Toiminto lisää halutulle pinnalle korkolukeman koodilla 9108. Jos pinnalla on vain kaksi pistettä, lisätään korkolukema näiden puoliväliin. Jos pinnalla on useampia pisteitä, haetaan nollan eri puolilla olevat pisteet ja korkolukema lisätään näiden puoliväliin.
Kopioi vektoritiedoston hajapisteet tiegeometrian km-pisteiksi tai Alt-näppäimen kanssa lukee tiegeometrian km-pisteet uuteen vektoritiedostoon.
Laskee poikkileikkaustiedostossa olevien pintojen välisen korkeuseron. Käyttää poikkileikkauksen kahta ensimmäistä pintaa ohittaen kuitenkin 9-pinnan. Toiminto vertaa maalajipintaa (1-5) 11-pintaan. Jos näitä ei löydy, verrataan kahta ensimmäistä pintaa. Shift-näppäimellä verrataan kummankin pinnan pisteitä toisen pinnan pisteisiin.
Pisteen ominaisuus saattaa viitata absoluuttiseen tai suhteellisen polkuun (c:\data\kuvat) ja tämä halutaan poistaa tai korvata toisella polulla. Toiminto kysyy Haettavan polun ja korvaavan polun.
Luo profiileja hajapisteistä referenssilinjan avulla.
Toimintoon liittyy erikoisasetuksia.
Viivojen laskenta koodeittain –toimintoon liittyvä asetus.
1 myös XYZ-pituus tuloksiin
CAD-poikkileikkaustoimintoon liittyvä asetus, jolla voi muuntaa cad-kuvassa olevan tason halutuksi koodiksi ja/tai pintatunnukseksi. Voit antaa useita määrityksiä pilkulla erotettuina. Anna yksi määritys muodossa: taso=pinta=koodi, jossa:
taso = cad-kuvassa oleva taso/layer. Taso-määrityksessä voidaan käyttää jokerimerkkejä.
pinta = kyseisestä tasosta tehtävä pinta (T1-kenttä).
koodi = kyseisestä tasosta tehtävä koodi (T3-kenttä). Voidaan jättää antamatta.
Esimerkiksi: Poi_Maa*=1,Poi_Kallio*=2 ,A11_katualueenraja=9=Katualueen raja
CAD-poikkileikkaustoimintoon liittyvä asetus, jolla voidaan ohittaa halutut tasot. Voit antaa useita määrityksiä pilkulla erotettuina. Esimerkiksi: A11*,A48*,TXT*
Katso myös: Erikoisasetusten käyttö
