Tieparametrin editointi

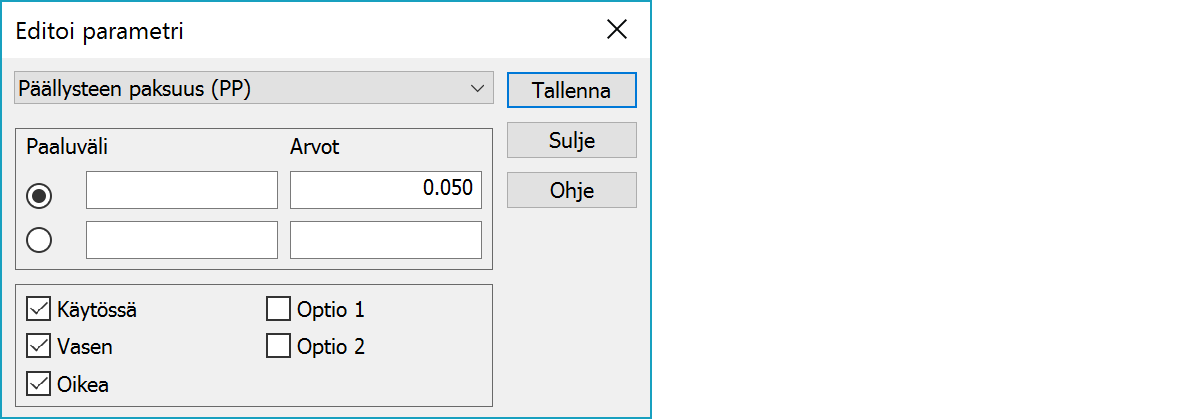

Yksittäisen tien rakenneparametrin luonti ja editointi

Parametri

Listasta valitaan haluttu parametri.

Paaluväli, Arvot

Paaluväli määrää, millä välillä parametrin arvot ovat voimassa. Mikäli väliä ei määritetä, ylempi arvo on voimassa koko tielinjan matkalla. Jos väli on määritetty, voidaan arvoiksi antaa alku- ja loppuarvo, joiden välillä arvo muuttuu lineaarisesti. Paaluväli voidaan myös osoittaa pääikkunasta hiirellä.

Käytössä

Jos tämä asetus on pois päältä, parametri ei ole mukana laskennassa ja näkyy listassa suluissa.

Vasen, Oikea

Oikea ja vasen määräävät kummalla tien puoliskolla parametri on voimassa.

Optio 1, Optio 2

Parametrikohtaiset erikoisasetukset.

Parametrit

Ohjelma tukee tällä hetkellä seuraavia parametrejä:

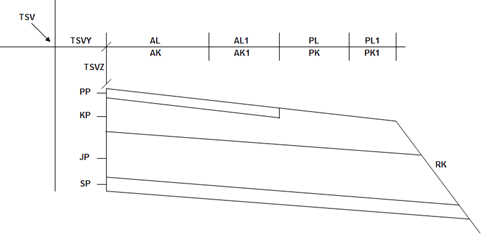

Tasausviivan siirto

TSV Tasausviivan korkeus

TSVY Tasausviivan siirto sivulle

TSVZ Tasausviivan siirto ylös

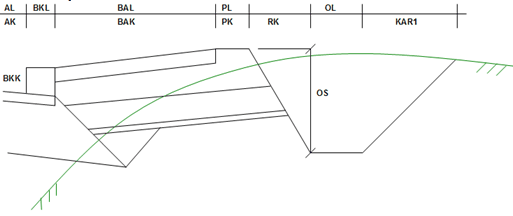

Ajorata

AL Ajoradan leveys

AL1 Ajoradan leveys taitepisteen jälkeen

AK Ajoradan kaltevuus

AK1 Ajoradan kaltevuus taitepisteen jälkeen

Piennar

PL Pientareen leveys

Optio1 = Nostaa kantavan kerroksen päällysteen tasolle pientareen kohdalla. Normaalisti luodaan erillinen piennartäyttöpinta.

PL1 Pientareen leveys taitepisteen jälkeen

PK Pientareen kaltevuus

PK1 Pientareen kaltevuus taitepisteen jälkeen

Rakennekerrokset

PP Päällysteen paksuus

KP Kantavan kerroksen paksuus

JP Jakavan kerroksen paksuus

SP Suodattavan kerroksen paksuus

RK Rakennereunan kaltevuus

JK Jakavan kerroksen kaltevuus

Luiskat ja ojat

SK Sisäluiskan kaltevuus

OS Ojan syvyys

OSA Ojan syvyys absoluuttisesti

OSP Ojan syvyys pengeralueella

OL Ojan leveys

UL Ulkoluiskan leveys

UK Ulkoluiskan kaltevuus

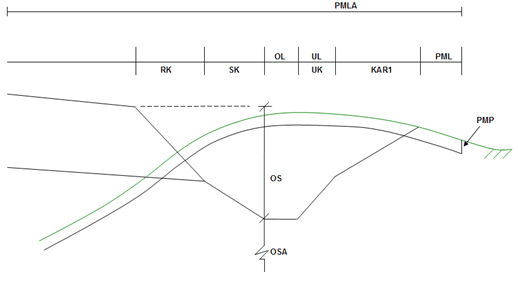

Pintamaan poisto

PML Pintamaan leveys

PMLA Pintamaan leveys absoluuttinen

PMP Pintamaan paksuus

Negatiivinen arvo pakottaa pintamaan poiston aina päälle.

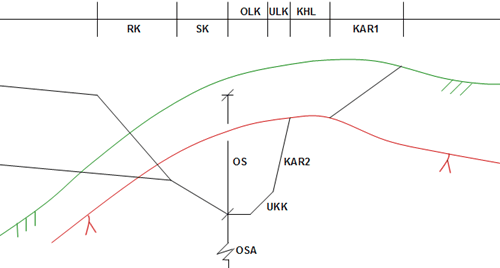

Luiskat ja ojat kalliossa

OLK Ojan leveys kalliossa

ULK Ulkoluiskan leveys kalliossa

UKK Ulkoluiskan kaltevuus kalliossa

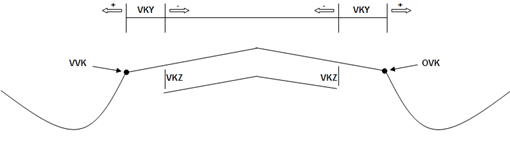

Valekallio (vanha tienpohja)

VKK Valekallion kaltevuus

VKY Valekallion siirto sivulle

VKZ Valekallion siirto alas

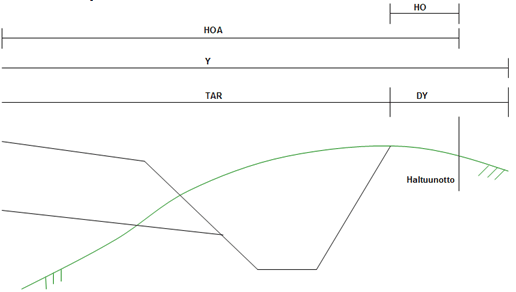

Aluerajaukset

HO Haltuunottoalue

HOA Haltuunottoalue absoluuttinen

TAR Tiealueen raja

Y Poikkileikkauksen sivuraja

DY Poikkileikkauksen suhteellinen sivuraja

Pintojen jatkot

KAP1 Pinnan 1 jatkon kaltevuus

KAP2 Pinnan 2 jatkon kaltevuus

KAP3 Pinnan 3 jatkon kaltevuus

KAP4 Pinnan 4 jatkon kaltevuus

KAP5 Pinnan 5 jatkon kaltevuus

KAP8 Pinnan 8 jatkon kaltevuus

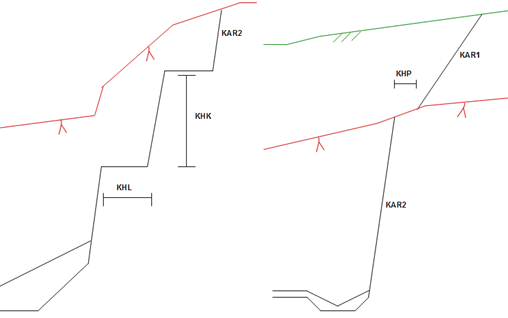

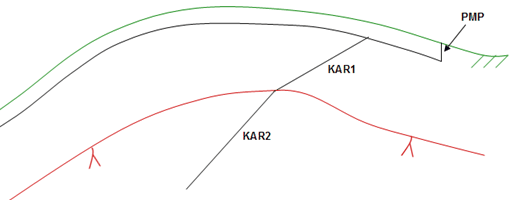

Rakenteen kaltevuudet

KAR1 Rakenteen kaltevuus pinnassa 1

Optio1 = hakee reunimmaisen leikkauspisteen, kun ulkoluiskalla noustaan maanpintaan. Normaalisti (oletus) lopettaa, kun on kerran noustu maanpinnalle.
Optio2 = jos löytää toisen "mäennyppylän" ja tuo Optio1 oli päällä, näiden väliin jäävällä alueelle 11-pinta lasketaan maanpinnan tasolle, jotta ei tule täyttöä.

KAR2 Rakenteen kaltevuus pinnassa 2

KAR3 Rakenteen kaltevuus pinnassa 3

KAR4 Rakenteen kaltevuus pinnassa 4

KAR5 Rakenteen kaltevuus pinnassa 5

KAR8 Rakenteen kaltevuus pinnassa 8
