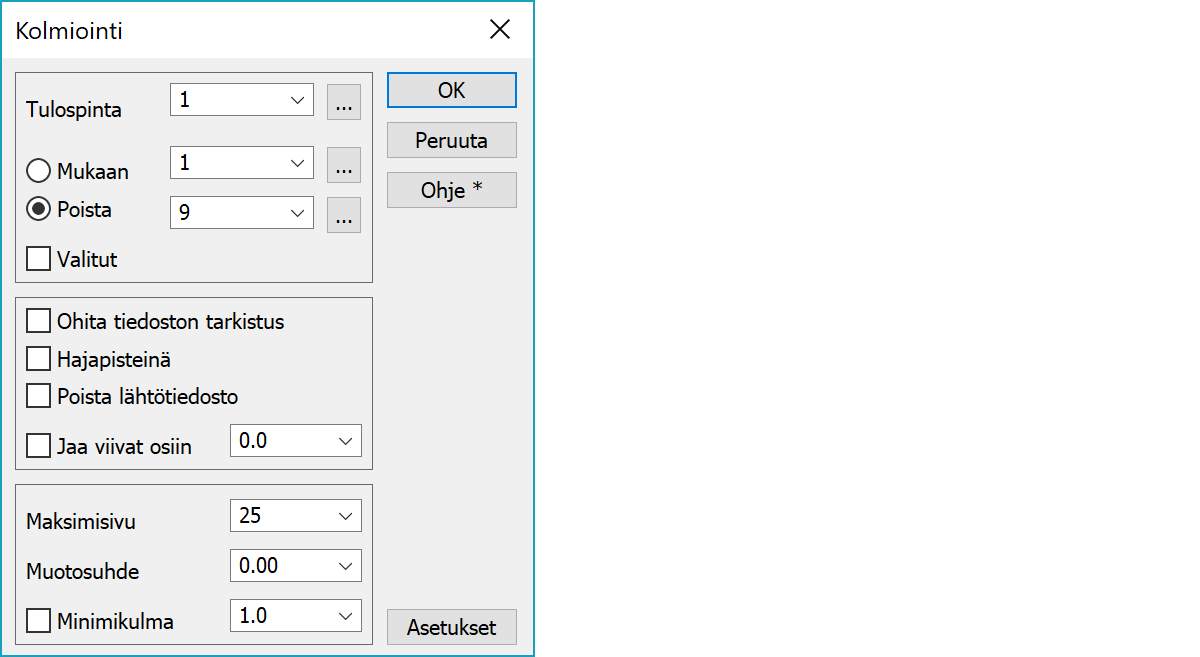

Kolmiointi KolmiointiMaastomalli muodostetaan kolmioimalla joko aktiivinen vektorielementti (tiedoston valinta) tai ryhmässä olevat merkityt pisteet. Tuloksena syntyy elementtilistaan uusi kolmioverkkoelementti 3D-mallitiedostojen oletustiedostopäätteellä.
Ennen kolmiointia aineistolle tehdään tarkistus käyttäen samaa menetelmää kuin tiedoston tarkistuksessa, mutta omilla erillisillä asetuksilla. Kaaret tarkistetaan aina ja kolmioinnin maksimisivunpituutta käytetään aina viivaosion maksimipituutena. Muut tarkistukset ja rajat voi itse määrätä. Jos tarkistus löytää virheitä, se näyttää virheiden määrän tyypeittäin. Jos kaaria ei löytynyt, voidaan jatkaa kolmiointiin varmistuksen jälkeen.
Aineistosta tulisi korjata ainakin leikkaavat taiteviivat ja ositettava mahdolliset kaaret murtoviivoiksi.
Kolmioinnin jälkeen mallista etsitään erilliset alueet ja mahdolliset aukot alueiden sisällä. Jos alueita on enemmän kuin yksi tai alueiden sisältä löytyy aukkoja, annetaan varoitus. Alueiden ja aukkojen näyttäminen voidaan sitten tehdä erillisellä toiminnolla.
Kolmioverkon voi tallentaa myös pintamallina DXF-muodossa toiminnolla Tiedosto/Formaatit/Kirjoita.
Muodostettavan kolmioverkon pintatunnus. Oletusarvona on aineiston ensimmäinen pisteen pintatunnus, joka ei ole 9. Jos tätä ei löydy, käytetään oletuksena arvoa 1. Muuten alkuperäisen aineiston pintatunnuksilla ei ole väliä mitä ne ovat. Syntyvä maastomalli nimetään käyttäen tätä tunnusta ja tunnus siirtyy suoraan mallista laskettuihin elementteihin kuten poikki- ja pituusleikkauksiin pintatunnuksena. Pinta voidaan hakea listasta tai antaa vapaasti. Selauspainike avaa koooditedoston pintalistan valintaa varten.
Määrää mitkä pintatunnukset tulevat mukaan tai jätetään pois. Esim. pintatunnus 9 (yleensä maastomalliin kuulumattomat pisteet) voidaan joko automaattisesti poistaa kolmioinnista tai ottaa tarvittaessa mukaan. Mikäli käytetään 'Mukaan'-optiota, mallin pintatunnuksen vaihtaminen päivittää tähän automaattisesti vastaavan tunnuksen. Tarpeen vaatiessa tässä voidaan antaa useitakin pintoja pilkulla erotettuna. Selauspainikkeet avaavat koooditedoston pintalistan valintaa varten.
Ottaa kolmiointiin mukaan valitut pisteet kaikista tiedostoista. Jos rasti ei ole päällä, kolmioidaan aktiivinen elementti. Yllä oleva Mukaan/Poista-asetus vaikuttaa myös edelleen.
Ohittaa ennen kolmiointia tehtävän tiedoston tarkistukse. Tämä asetus menee automaattisesti pois päältä ohjelman käynnityksessä.
Valittu aineisto (aktiivinen tiedosto tai valitut pisteet) kolmioidaan hajapisteinä, eli viivat muutetaan hajapisteiksi ennen kolmiointia. Tämä ei vaikuta alkuperäiseen aineistoon. Yhden pisteen viivat muunnetaan aina automaattisesti hajapisteiksi.
Hajapisteinä kolmiointi ohittaa kaikki kooditarkistukset ennen kolmiointia tehtävässä tarkistuksessa. Tämä asetus menee automaattisesti pois päältä ohjelman käynnityksessä.
Poistaa lähtötiedoston kolmioinnin aikana. Tällä voidaan säästää tietokoneen muistia suuria aineistoja kolmioitaessa. Toimii vain, kun valitut-rasti ei ole päällä, eli kun kolmioidaan aktiivinen tiedosto.
Jakaa taiteviivat osiin käyttäen valittua maksimipituutta. Viivan kukin väli jaetaan tasamittaisiin osiin, joista mikään ei ole pidempi kuin valittu maksimipituus.
Yleisin syy maastomallin kolmioinnin epäonnistumiseen on pitkät taiteviivat, joiden läheisyydessä (muutaman sentin päässä) on hajapisteitä. Taiteviivojen jakaminen osiin ratkaisee useimmat ongelmatapaukset. Normaaliaineistolla maksimipituudeksi valitaan 4-10 metriä.
Pituus, jolla rajoitetaan muodostuvien kolmioiden sivunpituutta. Sivun pituus voidaan hakea listasta tai antaa vapaasti. Käytetty sivun pituus tallentuu maastomalliin ja sitä voidaan muuttaa jälkeenpäin mallin editoinnilla. Tätä asetusta käytetään automaattisesti maksimi viivaosion pituutena ennen kolmiointia suoritettavassa tarkistuksessa.
Kääntää verkon vierekkäisiä kolmioita kolmen säännön perusteella: vierekkäisten kolmioiden muodostaman nelikulmion lävistäjistä valitaan lyhyempi, muodostuvista kolmioista valitaan suhteiltaan leveämpi ja samalla taiteviivalla olevista kolmioista pyritään pois. Toiminnon parametri on pienin hyväksyttävä lyhyemmän lävistäjän puolikkaan suhde pisempään lävistäjään. Symmetrisillä kolmioilla tämä vastaa kolmion korkeuden suhdetta kantaan.
Muotosuhteen arvo 0.0 valitsee aina lyhyimmän sivuista. Arvo 1.0 pyrkii muodostamaan kolmiot aina tasasivuisiksi eli välttämään hyvin kapeita kolmioita. Normaaleilla maastomalliaineistoilla sopiva arvo on yleensä 0.0, joka käyttää Delauney-algoritmia.
Ohjelma merkitsee piilotetuiksi kaikki reunakolmiot, joissa on yksikin tätä pienempi kulma.
Ennen kolmiointia suoritettavan tiedoston tarkistuksen asetukset.
Toimintoon liittyy erikoisasetuksia.
Pilkulla erotettu lista kolmioinnin sivunpituuden esiasetetuista arvoista.
Pilkulla erotettu lista pintatunnuksen esiasetetuista arvoista.
Puolipisteellä erotettu lista kolmioitavien pintojen mukaan otettavista arvoista.
Puolipisteellä erotettu lista kolmioitavien pintojen poistettavista arvoista arvoista.
Pilkulla erotettu lista minimikulman esiasetetuista arvoista.
Pilkulla erotettu lista kolmioiden käännön esiasetetuista arvoista.
Katso myös: Erikoisasetusten käyttö
