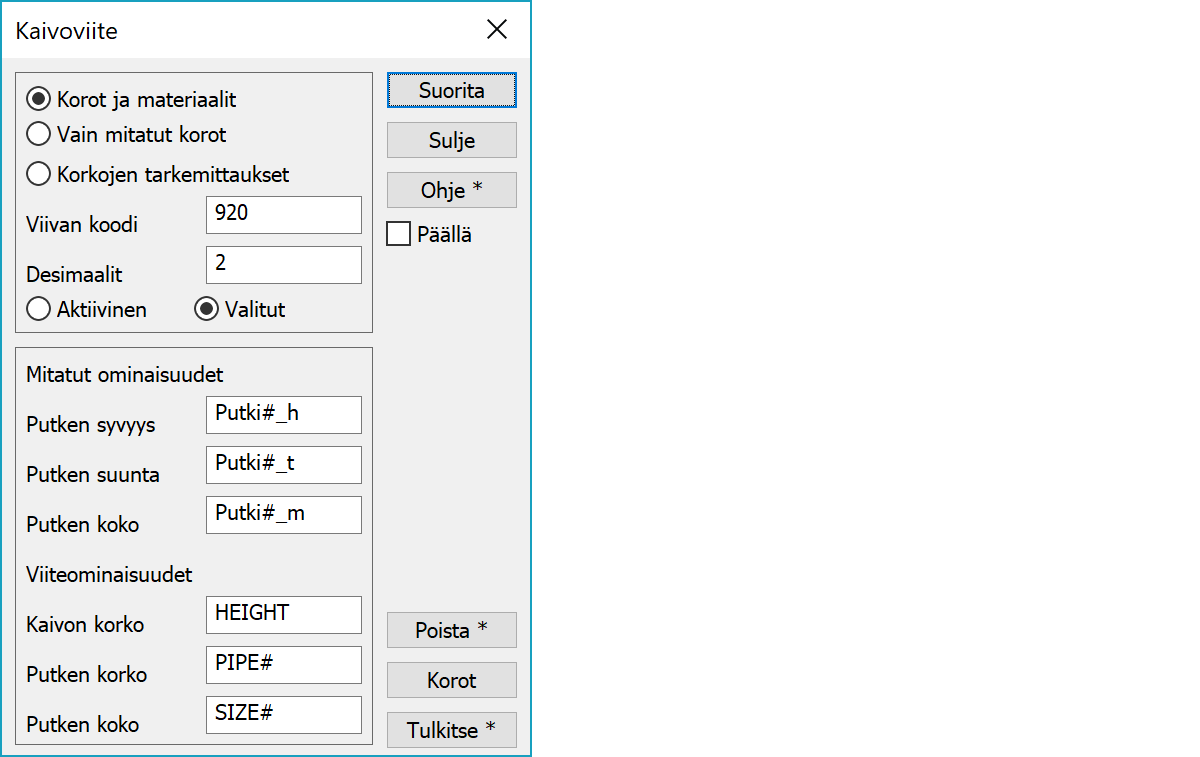

Kaivoviite KaivoviiteOminaisuuksien piirtäminen kaivojen viiteteksteiksi.
Viiteviivoille luotavat ominaisuustekstit. Tarkemittaukset vaativat teoreettisten korkojen syötön pisteille Korot-painikkeella.
Viiteviivan koodi.
Desimaalien määrä viitearvoissa.
Määrää luodaanko viitteet vain valituille kaivoille tai kaikille aktiivisen tiedoston kaivoille.
Alkuperäisten kaivoille mitattujen ominaisuuksien nimet. Kunkin putken ominaisuuksilla on oma indeksinumeronsa (Putki1_h, Putki2_h, jne.).
Toiminnon luomien viiteominaisuuksien nimet.
Poistaa aikaisemmin luodut viiteviivat ja ominaisuudet. Shift-näppäimen kanssa poistaa tulevien putkien ominaisuudet ja Ctrl-näppäimen kanssa poistaa koko- ja numero-ominaisuudet.
Kysyy teoreettiset korot putkille ja tallentaa ne kaivon ominaisuuksiksi. Näiden avulla voidaan viitteissä näyttää tarkkeet.
Jos putket on mitattu ominaisuuksien sijasta taiteviivoina, voidaan tällä toiminnolla muuttaa ne ominaisuuksiksi. Toiminto etsii kaivoon päättyvät tai sen läpi kulkevat taiteviivat ja muodostaa niistä viitteiden luomiseen tarvittavat mittausominaisuudet.
Ctrl-Tulkitse muuntaa kaivon ominaisuudet kahden pisteen viivoiksi. Viivan ominaisuuksina on yhden tulon/lähdön ominaisuudet. Viivanumerona T2 = kaivo_index (esimerkiksi 23_1, 23_2, jne). Viivan pisteillä on vain koordinaatit ja molemmilla päillä sama korko.
Toimintoon liittyy erikoisasetuksia.
Viiksen oletusetäisyys kaivon keskipisteestä.
Pilkulla erotettu lista koodeista, jotka tulkitaan kaivoiksi.
Putken suurin sallittu etäisyys kaivosta.
Etäisyys, jolla putken pää siirretään halutulle etäisyydelle kaivosta. Se voi olla mittauksessa kauempana tai lähempänä. Jos FixDist < 0, siirretään putket kaivon keskipisteeseen, mikäli etäisyys pienempi kuin FixDist itseisarvo.
Pilkuilla erotettu lista ominaisuuksista, joista haetaan materiaali ja halkaisija.
Pilkuilla erotettu lista ominaisuuksista, joista haetaan kaivon nimi.
Katso myös: Erikoisasetusten käyttö
