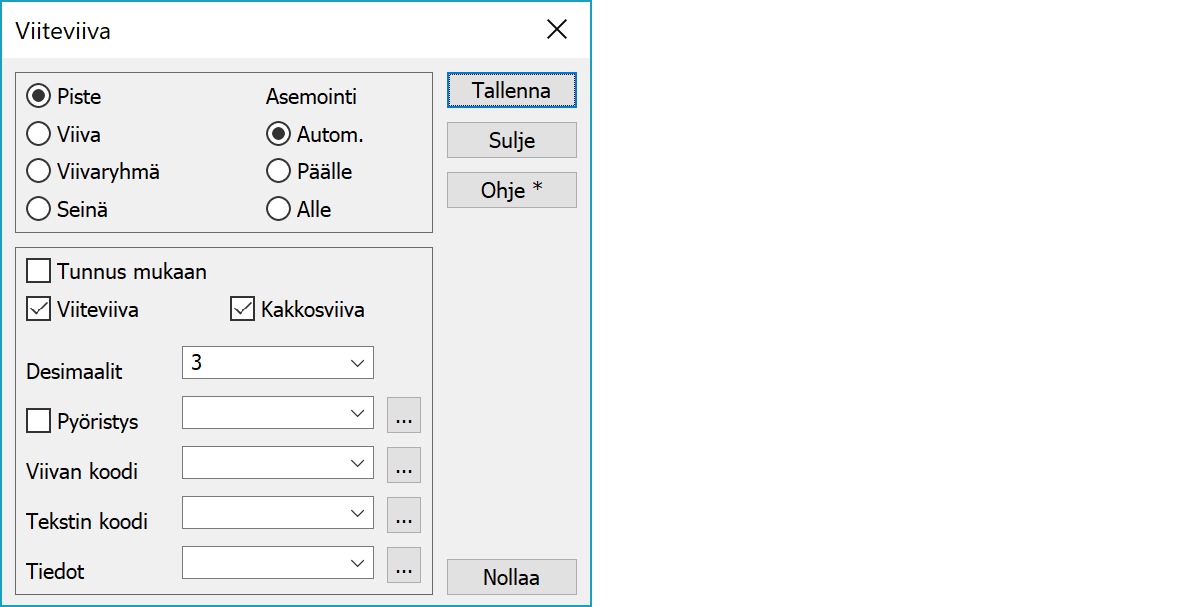

Viiteviiva ViiteviivaTekstiviitteen lisääminen pisteelle, viivalle tai viivaryhmälle. Valitulle kohteelle voidaan tallentaa viitteeksi:
Jos kohteena on piste tai viiva, tulee kukin valittu viite omalle rivilleen, mutta viivaryhmälle yhden viivan tiedot tulevat yhdellä riville.
Toiminto vaihtaa hakutapaa (Lähin piste/Hiiri) automaattisesti, mikäli Hakutapa-toiminnossa on Auto-valinta päällä.
Osoita ensin piste (hakutapana automaattisesti Lähin piste) ja sen jälkeen viitteen paikka (hakutapana automaattisesti Hiiri) ja mahdollinen suunta. Jos tekstin suuntapiste annetaan läheltä tekstin alkupistettä (tai jos kulma poikkeaa alle 6 gon lähimmästä 100-luvusta), kulma haetaan lähimpään 100-lukuun ja tekstin alle ei piirretä viivaa.
Osoita ensin viiva (hakutapana automaattisesti Hiiri) ja sen jälkeen viitteen paikka ja mahdollinen suunta.
Viiteviivan lähtöpiste siirretään täsmälleen viivan päälle.
Viitetekstin oletussuunta on viivaan suuntaan.
Osoita kaksi pistettä (hakutapana automaattisesti Lähin piste), joiden välissä olevat viivat haetaan. Kolmas piste on viitteen paikka ja neljäs mahdollinen suuntapiste. Oletussuunta on vaakasuoraan.
Toiminnolle määrätään seinälinja (vertailusuora), johon pisteitä verrataan. Tuloksiin voidaan pyytää A (pituus linjan alusta), B (sivumitta, positiivinen vertailusuoran oikealla puolella), H (korkeusero vertailusuoraan) ja muut toiminnon sallimat kentät (T1-T6,X,Y,Z).
Osoita ensin vertailusuoran kaksi pistettä (hakutapana on Lähin piste). Osoita sitten pisteryhmää tai yhtä sen pistettä (hakutapana Lähin piste). Ohjelma hakee kaikki hakuetäisyydellä olevat pisteet aktiivisesta tiedostosta. Hakuetäisyys annetaan Erikoisasetuksella SearchDist. Löydetyt pisteet sortataan Z-arvon mukaan, jolloin ne tulevat oikeassa järjestyksessä kuvaan. Ylin piste näkyy ylimmäisenä listalla. Osoita viitetekstin paikka (hakutapana Hiiri). Voit osoittaa hiirellä vielä suuntapisteen, joka määrää tekstin suunnan ja asemoinnin vasemmalle/oikealle. Kun teksti näkyy sinisenä, voit nollata sen painamalla Nollaa. Jos painat Nollaa, kun sinistä tekstiä ei näy ruudussa, ohjelma nollaa vertailusuoran ja voit antaa uuden suoran. Voit nollata suoran myös valitsemalla uudelleen kohdan Seinä.
Tekstin paikoitus viiteviivan suunnan mukaan. Vasen/oikea asemointi asetetaan aina automaattisesti, mutta tekstin paikoitus viivan alle tai päälle voidaan pakottaa tai jättää myös automaattiseksi.
Viitetekstin eteen tuleva selitysosa (T1-T6,X,Y,Z) tai ominaisuuden koodi.
Jos rasti on valittuna, lisätään varsinainen viiteviiva (kohteesta tekstin alkuun) aktiivisen tiedoston viivalistaan. Viiteviivan koodi voidaan määrittää Erikoisasetuksella LineCode.
Viiteviivan jälkimäinen osa (tekstin alle/päälle tuleva viiva).
Desimaalien määrä koordinaateissa.
Jos pyöristys on käytössä, viiteviivan pituudet ja kulmat voidaan pyöristää annettuun arvoon tai sen monikertaan. Jos pituuden pyöristys on 5.0 m, pyöristetään pituus lähimpään 5 metrin arvoon (5, 10, 15, ...). Anna pyöristysarvot pilkulla erotettuna: viiva1, viiva2, kulma1, kulma2. Jos arvo puuttuu tai se on nolla, sitä ei käytetä.
Viiteviivalle annettava koodi (T3), joka määrää piirtoasetukset. Jos koodina annetaan tähti (*), käytetään samaa koodia kuin tekstillä.
Viitetekstien saama koodi. Jos koodina annetaan tähti (*), käytetään samaa koodia kuin kohteella on. Lista näyttää kooditiedostoon määritellyt tekstikoodit, joita päästään editoimaan selausnäppäimellä.
Viitetekstiin tulevat tiedot voidaan valita listalta. Viereinen selausnäppäin mahdollistaa listan sisällön editoinnin.
Listaan voi kirjoittaa pilkulla erotettuna:
Viite voi olla myös usean kohdan yhdistelmä (esim. T4,Z,DIA) ja arvot voidaan muotoilla Text-formaatin säännöillä (esim. DZ%.2).
Listaan voidaan laittaa myös selitysosa ennen tietojen erittelyä (esim. Kaivo=T4,Z,DIA,MAT).
Viitetekstin tallentaminen aktiiviseen tiedostoon.
Nollaa annetut pisteet, jolloin toiminnon voi aloittaa alusta.
Toimintoon liittyy erikoisasetuksia.
Hakuetäisyys seinätarkkeen pisteille.
Katso myös: Erikoisasetusten käyttö
