Koordinaattiristit KoordinaattiristitKoordinaattiristien lisääminen ja poistaminen.

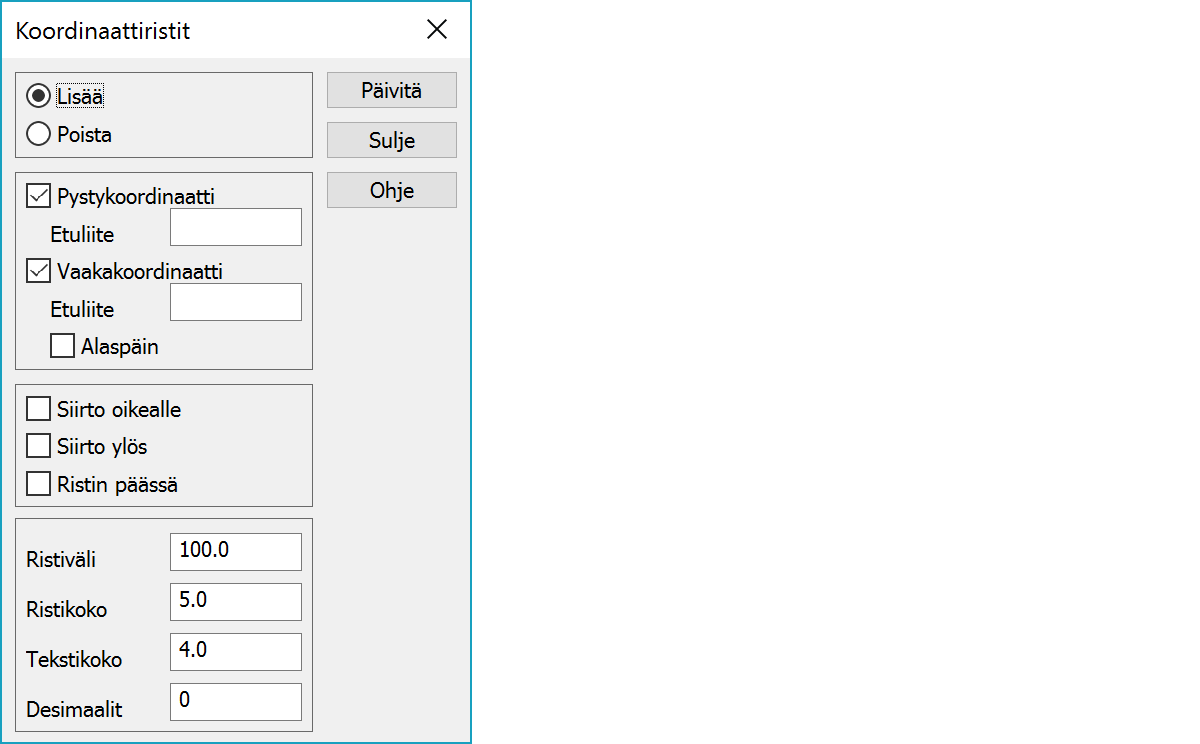

Ristien viereen kirjoitetaan niitä vastaavat XY-koordinaattien arvot. Tarkista asetukset ja osoita hiirellä haluamasi kohta. Hiiri kiinnittyy automaattisesti lähimpään koordinaattiristiin. Kun tekstit on lisätty, voit vielä vaihtaa kaikkien ristien asetuksia muuttamalla arvoja tässä dialogissa.
Koordinaattiristeistä tallennetaan aktiiviseen vektoritiedostoon paikka sekä tieto vaaka- ja pystykoordinaattiteksteistä. Siirrot, suunnat ja koot määräytyvät piirtohetken asetusten mukaan. Ristit on tallennettu symboleina, joiden piirtymistä voidaan ohjata Pisteen esityksen symboliasetuksella. Itse risti piirretään käyttäen systeemin piirtokoodia 9086.
Valitse haluatko lisätä vai poistaa tekstejä. Poistolle ei kysytä varmistusta. Et voi poistaa vain toista arvoa, vaan sekä X- että Y-koordinaatti poistetaan samalla kertaa.
Jos lisäät uutta koordinaattiristiä ja samassa kohdassa on jo risti (samassa tiedostossa), ohjelma antaa varoituksen eikä tallenna uutta ristiä.
Ristille kirjoitetaan pystykoordinaatti (vaakasuora teksti). Etuliite lisätään koordinaatin eteen.
Ristille kirjoitetaan vaakakoordinaatti (pystysuora teksti). Etuliite lisätään koordinaatin eteen. Alaspäin-asetus kirjoittaa arvon rististä alaspäin.
Tekstiä siirretään hieman oikealle tai ylös.
Teksti sijoitetaan ristin päähän.
Tehtävien koordinaattiristien väli metreinä. Tämä ei vaikuta risteihin, jotka piirretään ilman tekstejä. Katso ikkunan asetukset.
Ristikoko ja tekstikoko millimetreinä.
Koordinaattien desimaalit.
