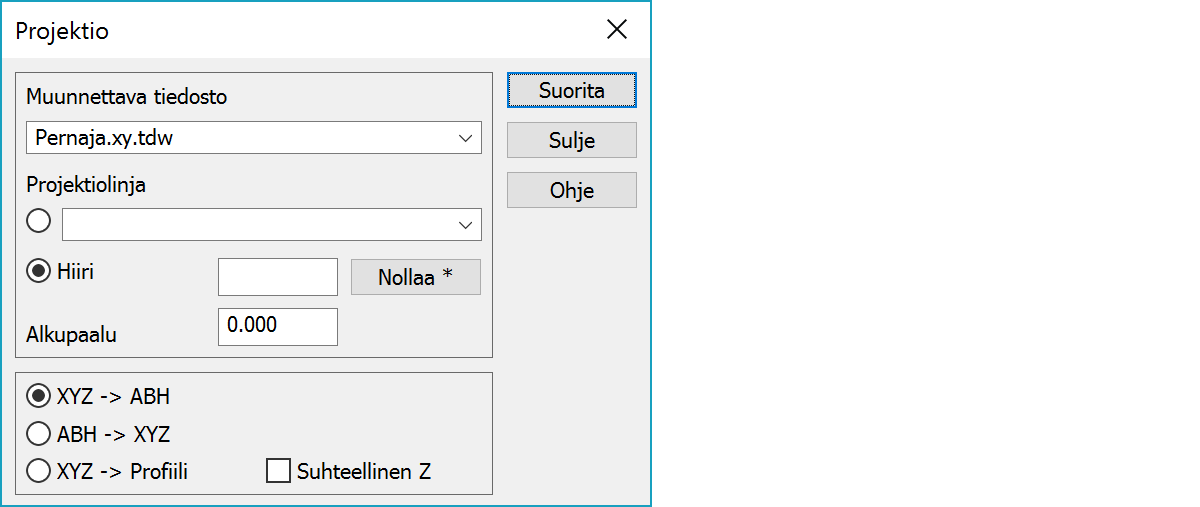

Projektio

Projektio-toiminnolla voidaan "kaataa" pystyasennossa oleva aineisto vaakatasoon annetun suoran suhteen.

Esimerkiksi takymetrillä mitattu talon julkisivu käännetään XY-tasokuvaksi. Uuden kuvan Z-koordinaatiksi tulee etäisyys käytettyyn projektiolinjaan eli parvekkeet ja ikkunasyvennykset tulevat eri Z-arvoilla. Vastaavasti kallioseinämät voidaan kääntää XY-tasokuviksi, kolmioida ne ja laskea massat vakiotasoon tai toiseen samalla projektiolinjalla käännettyyn seinämään.

Muunnettava

Vektoritiedosto, joka käännetään projektiolinjan suhteen.

Projektiolinja / Hiiri, Alkupaalu, Nollaa

Projektiolinja voidaan antaa joko tiedostona tai osoittamalla pisteet hiirtä käyttäen. Tiedostossa voi olla murtoviiva tai tiegeometria. Murtoviivan alkupaalu voidaan määrätä viivan START_SECTION –ominaisuudella. Tiegeometrialla käytetään tielinjan paalulukua.

Hiirellä osoitetulle projektiolinjalle alkupaalu voidaan antaa Alkupaalu-kenttään. Nollaa-painike tyhjentää hiirellä osoitetun linja tai Shift-näppäimen kanssa tallentaa sen taiteviivana uuteen tiedostoon.

XYZ -> ABH, ABH -> XYZ, XYZ -> Profiili

Muunnoksen suunta joko koordinaateista tasolle tai päinvastoin. XYZ -> Profiili tekee muunnettavasta aineistosta pituusleikkauskuvan.

Suhteellinen Z

Projektiolinjassa voi olla mukana Z-koordinaatti. Tällä rastilla valitaan käytetäänkö sitä muunnoksessa.
