Ryhmämittaus

Ryhmämittauksen ideana on mitata maastossa kohteita taiteviivana ja tulkata se lukuvaiheessa useaksi viivaksi tai pisteeksi.

Koodaukseen käytetään T3-kenttää, eli kaikki mittalaitteet kykenevät tuottamaan aineistoa.

Ryhmämittauksen hallintaan käytetään ohjaustiedostoa. Yhdellä rivillä on yhden toiminnon parametrit. Parametriryhmät erotetaan toisistaan puolipisteellä.

• Rivin alussa annetaan koodi, jota maastossa käytetään. Tähti (*) yksin vastaa kaikkia koodeja tai muuten yhtä merkkiä (12*).
• Sen jälkeen tulevat koodit, joita uudet viivat/pisteet saavat tulkkauksessa.
• Rivin lopussa on toiminnon tyyppi sekä toimintoon liittyviä asetuksia.

Ryhmämittaus voidaan liittää formaatinmuuntimeen (lukeminen) antamalla ohjaintiedoston nimi Erikoisasetuksella GroupFile. Ryhmän tulkkaus voidaan ajaa myös toiminnossa Tiedoston tarkistus painamalla näppäintä Ryhmä.

Mittaustapoja on kuusi:

• 1 = viivaryhmä
• 2 = reunakivi
• 3 = talo
• 4 = siirrä viivalle
• 5 = leikkauspiste
• 6 = keskiarvo
• 7 = ympyrä

1. Viivaryhmä

koodi=viiva1, viiva2, ..., viivaN; T1; Fx; Z0;

Viivoja tulee olla korkeintaan 20. Voit mitata oikealta vasemmalle tai päinvastoin, mutta yksi N-pisteen ryhmä (yksi leikkaus) aina samaan suuntaan. Jokaiseen leikkaukseen on mitattava sama määrä pisteitä.

F4: ryhmästä mitataan vain yksi piste. Muut pisteet kopioidaan edelliseltä leikkauksella.

Z8: nollaa korot

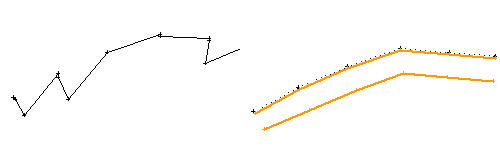

2. Reunakivi

koodi=viiva1, viiva2, viiva3; T2; Fx; H0.15; W0.20; D0.30;

Jos annat vain kaksi koodia (viivaa 3 ei anneta), tallennetaan vain kiven ala- ja yläreunan viivat.

Yksinkertaisimillaan reunakiven mittaamiseksi riittää kiven alareunan mittaaminen. Jos korkeus ja/tai leveys muuttuu, voit mitata samalta kohtaa myös uuden korkeuden ja leveyden.

Huomaa, että jos viivan toisena mitattava piste on kiven korkeus, se pitää mitata siltä puolelta, jolla kivi on. Etäisyys voi olla 0.1 - 0.5 m, sillä lopullinen viiva kulkee 2 cm päässä kiven alareunasta.

H kiven korkeus. Oletus 0.10 m.

W kiven leveys. Oletus 0.20 m.

D minimi etäisyys pisteiden välillä. Oletus 0.30 m.

3. Talo

koodi=viiva1, viiva2; T3; Fx; Z0;

Talo mitataan 8 pisteellä joko seinälinjalta (F16) tai talon ulkopuolelta seinälinjan jatkeilta. Talo suljetaan automattisesti.

Jos mitatulle viivalla on 12 pistettä, on talossa erkkeri. Tämä sivu mitataan viimeisenä. Erkkerille voidaan antaa oma koodi. Jos koodia viiva2 ei anneta, saa erkkeri saman koodin kuin talo.

Jos viivalla on 3 pistettä, suljetaan se suorakaiteen muotoiseksi.

Jos viivalla on 2 pistettä, annetaan parametreilla W ja H suorakaiteen koko. W = leveys ja H = pituus. Jos H=0, käytetään pituutena mitatun viivan pituutta.

F2: neliö mittaamalla lävistäjä (sähkökaappi). W-parametrilla voidaan antaa neliön sivun pituus.

F4: mitataan kolme kulmaa ja suljetaan suorakaiteena.

Z8: nollaa korot

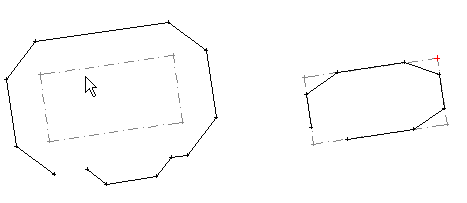

Talo mitattu ulkopuolelta seinälinjojen jatkeilta ja talo mitattu seinälinjalta 8:lla pisteellä.

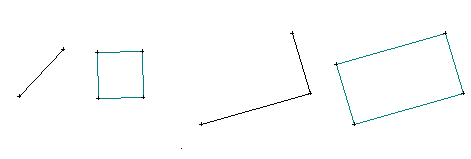

Neliö mitattu lävistäjänä ja suorakaide mitattu kolmella pisteellä.

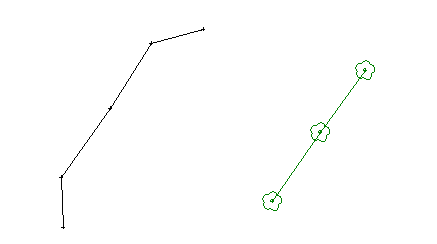

4. Siirrä viivalle

koodi=viiva1; T4; Fx; Z0;

Ensimmäinen ja viimeinen piste muodostavat suoran, jolle muut pisteet siirretään kohtisuorasti. Uusi piste saa sen kohdalta mitatun pisteen koron.

F2: uudet pisteet tallennetaan hajapisteinä.

Z2: korkeus alku- ja loppupisteen väliseltä suoralta, muuten mitatun pisteen korkeus

Z8: nollaa korot

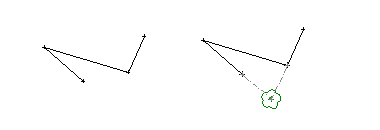

5. Leikkauspiste

koodi=viiva1; T5; Z0;

Mittaa neljä pistettä siten, että ensimmäiset kaksi ja viimeiset kaksi muodostavat suorat, joiden leikkauspiste tallennetaan. Uuden pisteen korko lasketaan extrpoloiden (pisteiden jatke) käyttäen kahta ensimmäistä pistettä.

Z2: korkeus leikkaavien viivojen keskiarvona, muuten korkeus ensimmäiseltä suoralta

Z8: nollaa korot

6. Keskiarvo

koodi=viiva1; T6; Fx; Dx;

Jos viivalla on mitattu vain yksi pisteryhmä, pisteen numeroksi tulee viivan numero.

Samalla viivalla voi mitata useita "erillisiä" keskiarvopisteitä, jos pisteryhmien välimatka on suurempi kuin rajaetäisyys (parametri D). Tällöin pisteet numeroidaan juoksevasti numerosta 1 alkaen.

F4: käytetään Sigma3-keskihajontaa virheellisten pisteiden poistoon. Jos pisteen X, Y tai Z -koordinaatti eroaa keskiarvosta enemmän kuin sigma3 (3-kertaa keskihajonta), poistetaan piste keskiarvon laskennasta.

D pisteiden välinen etäisyys. Jos kahden peräkkäisen pisteen vaakaetäisyys ylittää tämän arvon, aloitetaan seuraavan keskiarvopisteen laskenta. Oletus = 0.0. Kaikki mitatut pisteet lasketaan mukaan samalle pisteelle.

Z8: nollaa korot

7. Ympyrä

koodi=viiva1; T7; Fx; Dx;

Ympyrän mittaaminen yhdellä, kahdella tai kolmella pisteellä.

F1: mittaa keskipiste ja kehäpiste.

F2: mittaa halkaisijan pisteet.

F3: mittaa kolme kehäpistettä. F19 tallentaa säteen RADIUS-ominaisuustietona viivalle.

Z8: nollaa korot

D säteen pyöristysarvo. Jos arvo on nollaa suurempi, pyöristetään ympyrän säde tämän arvon monikertaan.

Esimerkki:

1100=140,141,140;  T1;              // ryhmä: ojan reunan ja pohja
1200=130,131,131;  T2;H0.15;W0.20;  // reunakivi
1201=130,131;      T2;H0.15;        // reunakivi
1300=202,205;      T3;              // talo. mitataan 'ulkopuolelta'
1301=202;          T3;F16;          // talo. mitataan seinälinjalta
1302=202;          T3;F2;           // neliö. mitataan vastakkaiset kulmat
1303=202;          T3;F4;           // suorakaide. mitataan kolme kulmaa
1400=272;          T4;              // siirto viivalle
1401=272;          T4;F2;Z2;        // siirto viivalle hajapisteinä, korkeus suoralta
1500=272;          T5;              // leikkauspiste
1600=12;           T6;D0.5;         // keskiarvo
1601=12;           T6;F4;D0.1;      // keskiarvo, käytä 3-sigma karsintaa
