Tarke: seinäviite

[markku]

Toiminnolla lasketaan eromittoja seinälinjalta mitatuista pisteistä. Ne talletetaan viitevoina kuvaan. Seinäviite-toiminto on löytyy Viiteviiva-toiminnosta (Editoi/Tekstit/Viiteviiva).

Toiminnolle määrätään seinälinja (vertailusuora), johon pisteitä verrataan.
Tulokset näytetään viiteviivan tapaan allekkain ja siihen voidaan pyytää :

• A (pituus linjan alusta)
• B (sivumitta, positiivinen vertailusuoran oikealla puolella)
• H (korkeusero vertailusuoraan)
• muut toiminnon sallimat kentät (T1-T6,X,Y,Z)

Esimerkkiaineisto: seinäviite.xyz
Lataa esimerkkiaineisto: tarke_seinaviite.zip

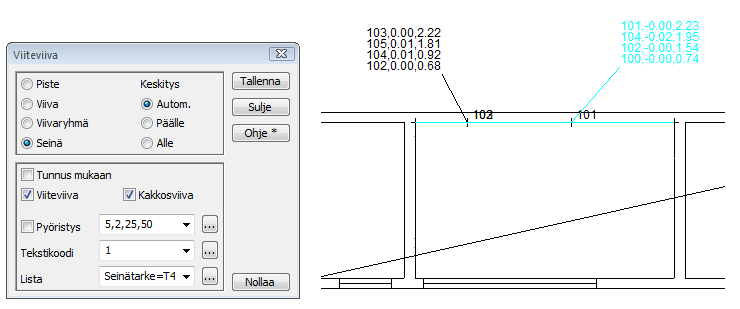

Käyttö:

• valitse listalta arvot, jotka haluat mukaan viiteviivaan (esimerkiksi T4,B,Z eli pistenumero, sivumitta ja korkeus).
• osoita ensin vertailusuoran kaksi pistettä (hakutapana on Lähin piste).
• osoita pisteryhmää tai yhtä sen pistettä (hakutapana Lähin piste).
  • ohjelma hakee kaikki hakuetäisyydellä olevat pisteet aktiivisesta tiedostosta.
  • hakuetäisyys annetaan Erikoisasetuksella SearchDist.
  • löydetyt pisteet sortataan Z-arvon mukaan, jolloin ne tulevat oikeassa järjestyksessä kuvaan. Ylin piste näkyy ylimmäisenä listalla. Z-arvona on korkeusero alussa annettuun vertailusuoraan.
• osoita viitetekstin paikka (hakutapana Hiiri)
  • voit osoittaa hiirellä vielä suuntapisteen, joka määrää tekstin suunnan ja keskityksen vasemmalle/oikealle

Kun teksti näkyy sinisenä, voit nollata sen painamalla Nollaa. Jos painat Nollaa, kun sinistä tekstiä ei näy ruudussa, ohjelma nollaa vertailusuoran ja voit antaa uuden suoran. Voit nollata suoran myös valitsemalla uudelleen kohdan Seinä.
